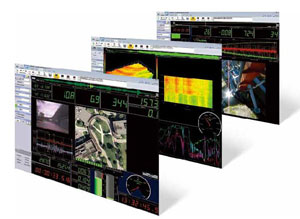

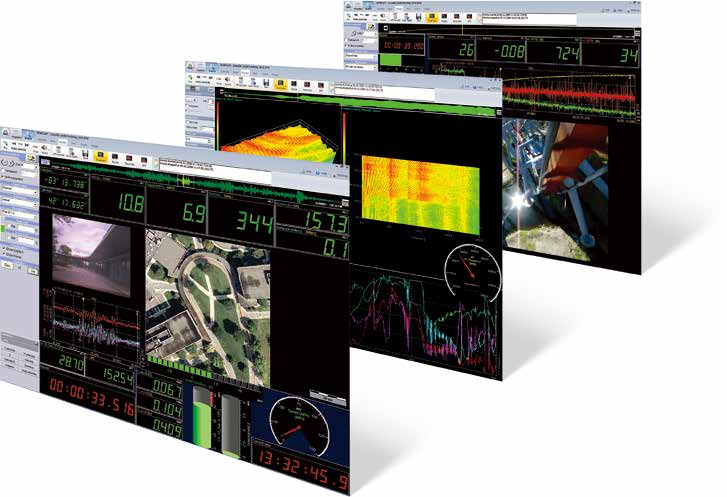

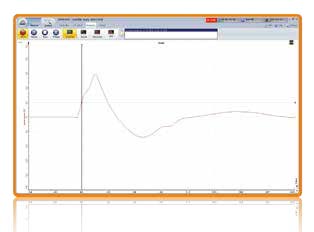

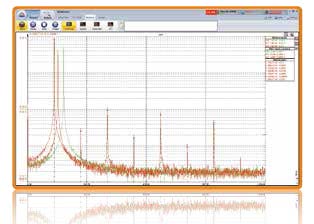

| 软件－DEWESoft X 软件所带来的革新 | | DEWESoftTM软件能够将不同信号源以不同的采样率，不同的显示形式，同步记录存储在一个数据文件中。软件具有强大的数学计算和分析处理功能，既可在线实时处理，也可对已存储数据进行后处理，非常灵活方便。针对DEWESoft 公司自主研发的高性能硬件产品，新发布的DEWESoft X 软件有很多的创新改进。图形化设置界面非常直观，操作方便，能够有效缩短设置时间并减少设置错误。避免了由此所导致的重复测量，从而节省时间和经济成本。 | | 数据采集－预置仪表界面示例： | | 数字及模拟表 | 记录仪 | FFT 分析 | 示波器模式/触发 | | | | | | 预置仪表界面示例： | |
| 输入和输出 | | 模拟输入 |  电压, 电流, 温度,振动, 应变 DEWESoft X 软件为所有的DEWESoft仪器如DEWE-43A、DS-NET、SIRIUS提供了相应接口。DEWESoft软硬件的完美搭配使诸多强大的功能得以实现，如高动态双核AD、硬件模拟输入自动检测、TEDS等等。软件支持多达2000个模拟通道以24位分辨率，1KS/s到1MS/s的采样率进行测量存储。 |
| | 视频输入 |  同步采集诸如网络摄像头，热成像仪及高速相机视频数据   DEWESoft X 软件为所有的DEWESoft仪器如DEWE-43A、DS-NET、SIRIUS提供了相应接口。DEWESoft软硬件的完美搭配使诸多强大的功能得以实现，如高动态双核AD、硬件模拟输入自动检测、TEDS等等。软件支持多达2000个模拟通道以24位分辨率，1KS/s到1MS/s的采样率进行测量存储。 |
| | 车辆总线接口 |  CAN, OBDII 接口J1939 ,J1587协议  CAN总线 (controller area network) 是如今车辆上应用最广泛的总线。DEWESoft TM X 软件支持以下具有CAN 接口的设备： DEWE-43A、DS-NET、DS-CAN-2、SIRIUS。如今汽车、卡车、船舶、坦克、拖拉机、收割机等几乎所有现代化机械的发动机中都能够看到CAN总线的身影。 |
| | GPS 接口 |  支持 GPS 数据及功能扩展  GPS技术主要用于三个应用领域：获取绝对位置，测量一个物体的运动速度以及得到精确的绝对时间信息。 DEWESoft TM X 支持以上三个应用领域。对于最基本的定位功能，DEWESoft TM软件支持NMEA GPS接口。如果GPS接收器能够以NMEA格式传送数据，DEWESoftTM软件将能够以最高500赫兹的速度实时采集位置数据。 |
| | 航天测试接口 |  支持PCM telemetry, ARINC,chapter 10 和 MIL-STD-1553接口 为了获取飞机以及太空交通工具如美国航天飞机上的测试数据，首先需要对数据进行数字化处理,然后再将数字信号发送给地面接收站。其工作原理是将数据经过脉冲编码调制为数据流,这一过程也被称为PCM。Dewesoft TM支航天测试接口支持PCM telemetry, ARINC,chapter 10 和 MIL-STD-1553接口持Ulyssix Tarsus PCM-01板卡进行PCM数据的解码、显示和储存。PCM数据具有IRIG时钟时间戳，因而可以同模拟FM通道、视频通道和其他数据来源进行同步采集。更多详细信息，请参考PCM数据解决方案。 |

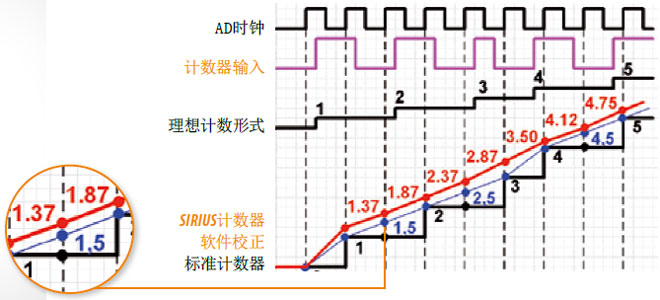

| | 计数器输入 |  支持简单计数及高级计数器功能  我们所说的超级计数器（如DEWE-43、Sirius等仪器上的计数器）能够进行非常精确的时间和计数测计数器输入支持简单计数及高级计数器功能量。计数器工作基于内部102.4 MHz的时基，不受模拟信号采样率的设置影响。 |

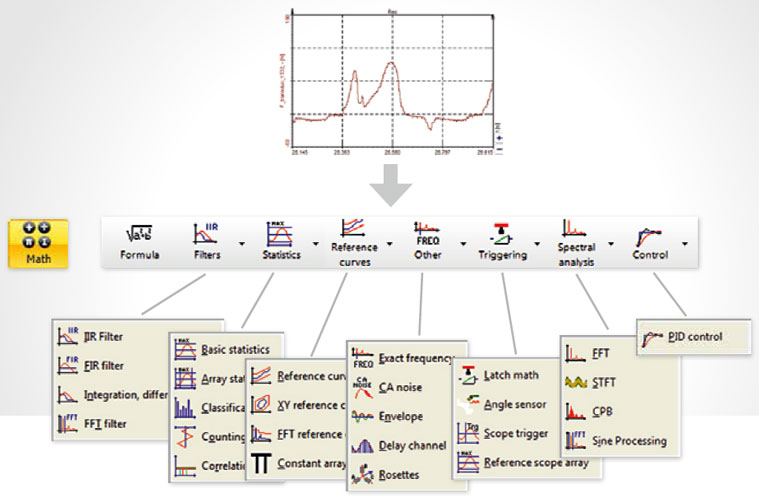

| | DEWESoftTM主要功能 | | * 完美同步模拟、数字、计数器、CAN、GPS、视频、ARINC、1553等信号数据 | * 支持各种类型输入通道，设置简单快捷 | | * 支持TEDS和传感器数据库，设置、恢复更简单 | * 强大的在线数据处理，数学计算、滤波器、统计计算、参考曲线等功能 | | * 直观显示各种类型的数据，仅需几秒即可按需创建界面 | * 多种存储策略，流盘模式(速率可达160 MB/s)、触发存储或数据库存储 | | * 模拟、数字、CAN数据输出，功能强大的信号发生器、报警、CAN功能 | * Sequencer支持流程图形式建立测试步骤 | | * 快速数据分析，加载GB大小文件仅需数秒 | * 数据文件后处理可在任何机器上进行，无需注册码 | | * 易用的专业模块：电力模块、燃烧分析、扭振、阶次跟踪、声学分析、模态、人体振动、动平衡 ... |
|
| 记录/控制 解决方案 | | DewesoftTM推出的Sirius/Titan系列数据记录仪被广泛用于高速/低速信号（mHz~MHz）采集。DewesoftTM提供了多种信号调理放大器、A/D板和机箱形式可供用户选择。DEWESoftTM软件操作简单，能够在线和离线处理复杂的数学功能。
DS-NET系统配置灵活，响应时间固定（无WindowsTM操作系统的情况下），能够胜任需要实时控制的应用。简单的PLC或复杂的PID控制都可以通过DS NET完成。 | | 主要功能：记录 | 主要功能：控制 | | * 多种传感器输入 | * 固定低延时 | | * 分布式系统 | * 采样率高(10 kHz) | | * 软件易于使用 | * 脱离计算机独立工作 | | * 多种触发，事件记录 | * 可靠性好 |

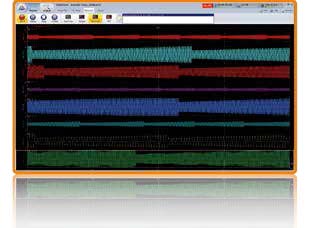

| | | 数据记录 | | 取代了传统的纸带输出，数据可以直接存储在硬盘上。DEWESoftTM软件能够以超过160MB/s的速度存储数据，即使同时采集数百通道数据也无需担心数据丢失。用户既可以点击存储按钮进行数据存储，也可以设置通过触发存储，可以设置一个甚至多个触发通道。DEWESoftTM软件测试界面设置灵活，甚至记录仪也可根据需要选择普通记录仪或垂直记录仪。 |

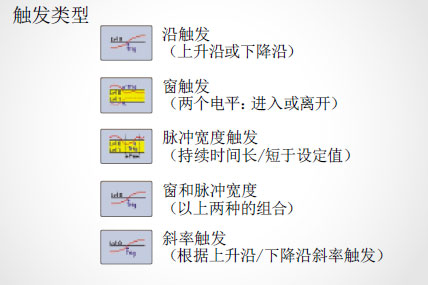

| | 触发存储 | | 有时系统需要进行连续数天或数周的监测，只为记录某些特定的事件过程。将所有的数据存储在硬盘上，然后手动查找这些事件显然不是一个好主意。在这种情况下，用户可以使用DewesoftTM软件提供的多种触发功能，包括启动/停止触发条件和使用前置/后置触发时间。触发条件可以是： | * 单边: 可选上升沿和下降沿
* 滤波沿:单边触发加上重触发条件
* 窗触发: 两种模式—进入或离开
* 脉冲宽度触发:持续时间长于或短于设定值
* 窗与脉冲宽度: 以上两种的组合
* 斜率触发:根据上升沿或下降沿的斜度进行触发
|
| | 典型记录应用领域解决方案 | 应用 | 描述 | 汽车 | 车载测试:平顺性测试、制动测试、操纵性能、燃油经济性、乘坐舒适性... | 军工 | 便携式记录仪，故障诊断、系统性能测试、振动和冲击 ... | 工业 | 机械诊断，失效情况下多种高级触发 | 造纸厂 | 应力监测 (也可用于使用摄像头记录机械运转) | 金属加工 | 电力系统监控，闭环系统测试，过程监测和记录 | 电力 | 3相电力分析(50、60、400Hz)，断路器和故障监测 | 医疗 | 化学测试、药品制造、过程监测 |
|

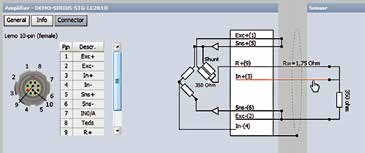

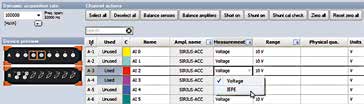

| DEWESoft X 功能 | | 创建智能传感器 (TEDS) | 自动检测硬件 | 通道设置网格 | 接头接线图表 | | | | | 现在可以在DEWESoft软件中创建“智能传感器”。只需在传感器中安装1个芯片，就可以将灵敏度、偏置值、校准数据...依据TEDS标准存储在芯片中——甚至 DEWESoft X软件可以将放大器设置信息也存储到芯片里：只需连接传感器，一切设置完毕，即插即用，马上就可以开始测量！ | 当设备USB数据线与计算机连接时，软件会自动检查设备的供电和同步状态是否正常并显示出来。这样有助于确认所有线缆是否正确连接。 | 只需双击左侧显示的系统配置图片任意的放大器，就能打开相应通道的设置界面。可以选种多个通道来，设置为相同测量模式如IEPE模式。在大型系统中使用搜索栏能够快速找到想要的通道。 | 根据所使用的放大器和设置的工作模式，正确的引脚定义和传感器接线图会自动显示在图片中，无需寻找其他文档。 | | 更多小的功能改进不断加入。由此链接http://www.dewesoft.com/download进入可申请 30天全功能试用版软件。 |

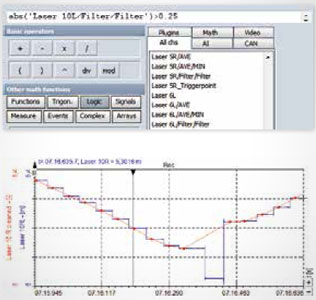

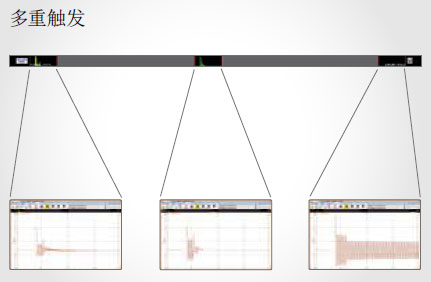

| 快速数据存储 | | 在DEWESoftTM的整个发展过程中，存储性能提升一直被视为最为重要的环节之一。随着计算机技术的高速发展，我们一直利用各种资源，不断挖掘系统潜力。我们如今已经实现了超过160MB/秒的持续流盘速度。即使用户使用如此高的速度进行采集存储，DEWESoftTM软件依然能够在几秒钟内重新加载数据。 | | 流盘存储 | 触发存储 | 数据库存储 | DEWESoftTM使用了特有的文件存储结构，通道设置、界面显示设置、所有的事件、高采样率的模拟信号数据和其他信号源的异步低速数据都可以存储在同一个文件中。对于长时间的监控测量，DEWESoftTM软件提供了文件分割功能，能够在存储过程中按照指定文件大小，或设定的时间长度（例如每24小时）自动生成新的数据文件。DEWESoftTM软件确保在新文件生成过程中没有数据丢失。 | 有时系统需要进行连续数天或数周的监测，只为记录某些特定的事件过程。将所有的数据存储在硬盘上，然后手动寻找这些事件显然不是一个好主意。在这种情况下，用户可以使用DEWESoft TM软件提供丰富的触发功能，包括启动/停止触发条件和触发前置/后置时间。用户也可以使用多个数学公式组合起来创建触发条件。当触发条件满足时，数据会被高速存储（包括前置/后置时间的数据），未触发时只存储统计值（最小值、最大值、平均值和有效值）。这样将可以减小长时间测量过程中的文件大小。
| 对于需要长期测量存储并进行离线后处理的应用，DEWESoftTM提供了一个基于数据库存储的解决方案，在未触发时使用低速存储，触发后高速采集存储，历史数据不断发送存储到远程数据库服务器。数据库存储形式主要用于分布式采集应用中。 |

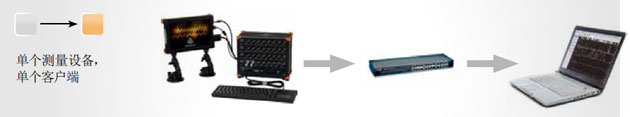

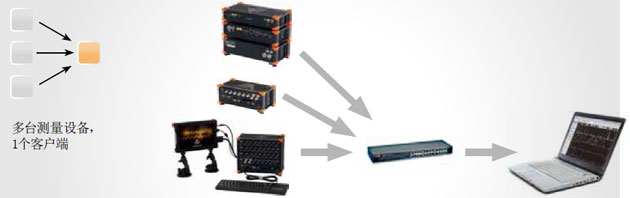

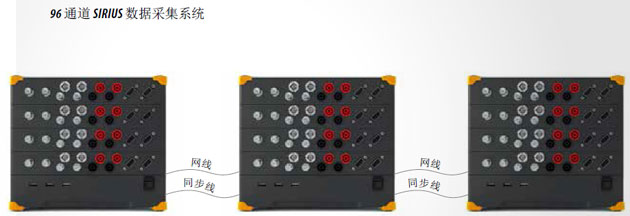

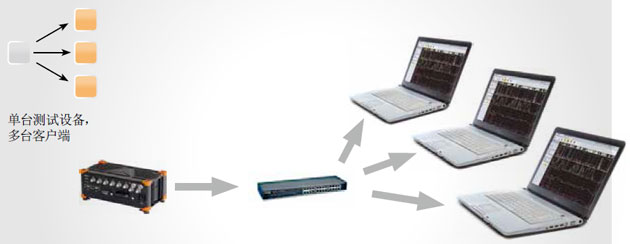

| 使用DEWESoft-OPT-NET 功能进行分布式采集 | | 使用OPT-NET功能对测试系统进行远程控制，易用性远超你的想象。不管多台测试系统是采用近距连接还是分布在世界各处，OPT-NET都是测试系统的控制中心。IRIG和GPS时钟技术能够确保多台设备的数据时刻保持同步，且不会因为时间流逝而降低同步精度。OPT-NET提供三种基本的操作模式（1:1模式、X：1模式、1：X模式）。这三种模式可以完成几乎所有的应用。通过远程控制能够将测试系统扩展到数百通道，也可以完成几百公里以外的分布式测量，一切都是可能的。 | | 1:1 模式 | X:1 模式 |  |  | 1:1模式用于只有一台的测试系统和一台的客户端。在这种模式下有两种操作模式：完整的远程控制模式和数据浏览模式。在完整的远程控制模式下，客户端计算机完全控制测试系统。当通过客户端在设置界面进行更改时，测试系统的软件也会切换到相应的界面。 | 多台测试系统和一台客户端的测试模式主要用于需要分布式测量或数据流量超出一台测试系统能力的情况下。在这种情况下，多台测试系统必须保持时钟同步，既可以通过硬件时钟（一台测试设备发送时钟，其余设备接收时钟）进行同步，也可以通过外部时钟源（IRIG或GPS时钟）进行同步。所有测试系统的采样率必须相同。在这种情况下，只有一种连接方式 - 客户端计算机作为主控端。客户端计算机控制测试网络中所有设备同时开始及停止采集存储。客户在任何时间查看任意一台测试设备工作状况， 但仅能连接一台测试系统（此时与1:1模式相同）。用户也可以使用多台客户端计算机，但仅能显示一台测试系统的数据。 | | 1:X 模式 | 系统示例 |  |  | 第三种网络配置模式是一台测试系统，一个主控客户端和多台显示客户端。主控客户端用于更改测试系统的参数设置、存储策略、控制存储的开始和停止等等。显示客户端只能够显示测试系统的部分通道数据（取决于连接带宽）并存储到本地硬盘上。 | 对于比较大型的测试任务，您可以使用DEWESOFT-OPT-NET功能，将几套测试系统组合构成一个大的系统，甚至可以超过1000通道：操作起来非常简单，只需将它们通过网线和同步线连接起来。测量完成后，只需断开连线，那么每个测试系统就可以独立进行工作了。当使用DEWENET功能选项时，运行负载将分配到每台独立的S-BOX系统系统示例中。每台S-BOX都拥有超强的计算能力，即使每台系统均为32通道，并对数据进行大量数学计算，也不会存在任何性能问题。S-BOX可选配1Hz GPS，用于精确时间同步；也可选配100Hz GPS接收器，和RTK配合使用位置精度可达2cm。 |

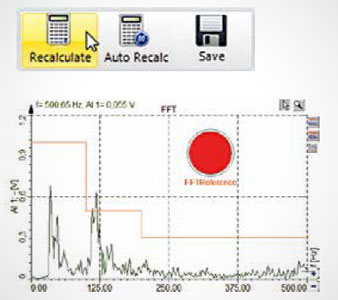

| 分析和报表生成 | DEWESoftTM软件不仅注重数据采集和存储方面，同时也提供了强大的分析功能及后处理功能。
DEWESoftTM软件的数据文件回放功能是完全免费的，用户可以免费下载DEWESoftTM软件进行数据回放，无需任何费用。

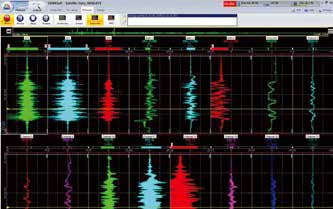

DEWESoftTM软件的最卓越的功能之一就是快速读取数据文件，即使GB大小的数据文件，DEWESoftTM软件也能够在几秒钟内快速加载进来，对数据的某一部分进行重载和缩放也非常快速。用户可以在记录仪中选择数据的任何部分进行放大来查看细节。 | | 数据导出 |

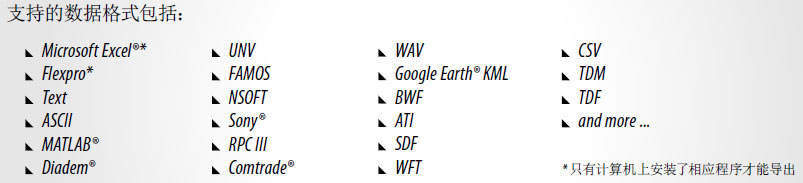

DEWESoftTM软件非常重视数据采集和存储，支持数据导出为多种其他文件格式进行后处理。用户既可以直接选择不同的导出文件格式，也可以通过使用脚本直接生成报告、导出低速数据或到导出基于角域的测量结果。
DEWESoftTM软件可以制作基于Flexpro、MS Excel和FAMOS的模板。这些模板允许预先定义处理方法和报表格式，在DEWESoftTM软件执行数据导出时自动执行。以这种方式可以自动生成报表，并简化了处理过程。
此外，用户可以将测量界面显示直接导出为AVI格式视频文件。这样就可以使用视频播放器回放文件，无需安装DEWESoftTM软件。 |
| | 报表 |  在分析模式中浏览数据，可以点击软件顶部工具栏的“打印”按钮进入当前视图的打印界面，所有显示界面都可以直接打印出来或转为PDF文件。DEWESoftTM软件的默认背景为黑色，在打印的时候会直接将背景颜色转为白色。甚至连通道设置根据需要也可以打印到文档里。 | | 回放 | | 为了形象的展示测试是如何完成的，可以在测试文件中加入视频数据。DEWESoftTM软件支持文件回放，用户可以选择数据中的特定部分，加速/减速播放这部分数据和视频。例如，可以慢速播放高速运动视频，这将非常有趣。DEWESoftTM软件不仅可以显示数据，而且可以通过声卡重放数据。可以选择任意通道通过扬声器进行回放。DEWESoftTM软件也可以将任意通道数据通过SIRIUS AO8模块进行输出。 |
|
| 数据库存储 | 在线数据导出（ODE）插件可以将DEWESoftTM软件测量数据直接保存到数据库或存为.csv格式文件（也可日后导入到数据库），从而使数据既可用于统计分析也可进行生产状态的实时分析。

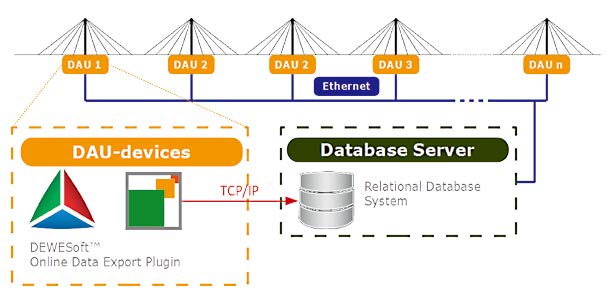

适用范围：ODE插件将测量数据存储到数据库中。客户可以使用任意可视化或分析工具访问数据库中的数据。 DEWESoft不提供任何可视化显示、分析功能或程序。 | | 1. 数据库永久存储 | | 实时监测：ODE插件非常适合长时间的实时监测：如连续记录低速模拟数据或统计至数据库，观察测量信号的变化情况。 | 示例: 桥梁监控 |  环境监测:
* 大气温度
* 风速
* 波浪
静态和动态响应监测:
* 结构应力
* 结构温度
* 结构动力
* 缆索拉力
* 阻尼器位移
| | 2. 基于循环的数据库存储 | | 过程监控：ODE插件产生的数据连续不断存储到数据库中，按照客户的要求，可以实现基于数据的实时分析、统计分析和测量数据报告生成等功能。 | 自动质量监测 | 统计分析 | 支持的数据库系统
ODE 插件支持 MySQL及 Microsoft SQL Server 数据库其他数据库 (e.g. Oracle, PostgreSQL, ..)如果需要也可支持(请联系我们获取报价) | 性能
将数据存储到数据库中并不像将数据存储成文件（如存储为DEWESoftTM数据文件或CSV文件）那么快。能够存储的数据流量限值很大程度依赖基于数据库软件、数据库服务器（硬件）和数据库设计。
示例:
硬件: i7-2630QM CPU @ 2.00GHz, Samsung 840 Pro SSD-drive
软件: Windows 7 64-bit, MySQL server 5.6
连续存储 100 channels @ 5000Hz
| 典型应用

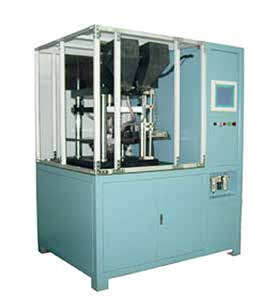

* 基于循环的测量
* 冲压机械
* 涡轮叶片的质量控制

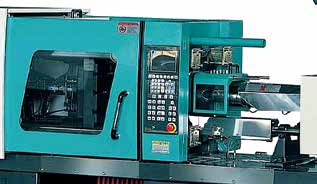

* 注塑成型质量控制
* 预测性维护
* 机器耐用度
* 性能 机械可靠度
| |
|
|
