应用范围：

保证书：所有dataTaker数据采集器的组装质量和部件都有三年保质期。

如需进一步获得
dataTaker产品信息，或需要下载dataTaker的资料，请查看dataTaker的网站：www.datataker.com或联系当地经销商。

质量声明：
dataTaker使用ISO:2008质量管理体系。dataTaker一贯保持

根据市场需要和客户的要求来开发及生产产品。保证产品的质量、精度、稳定性及产品的安全性。保证产品达到设计指标，同时提供快速、高效率的客户服务及技术支持。

商标：
dataTaker是注册商标。

dataTaker保留着任何时候未通知客户的情况下更改产品规格产品规格的权利。产品的设计、制造全部在澳大利亚完成。

增加的通道容量

通过增加dataTaker通道扩展模块(CEM20)，dataTaker DT80系列增加通道容量变得非常简单。每个
CEM20具有20个通用的数据采集通道，它连接到dataTaker DT80系列数据采集器主机的一个模拟通道，这样有效地将DT80总通道容量最大扩展到300个模拟输入，DT85最大扩展到960个模拟输入。
CEM20和DT80系列dataTaker数据采集器一样,采用相同的双重通道隔离技术，CEM20的每个通道可以接入两个隔离的差分输入或者三个共享的单端输入，从而最大输入量进一步得到增加：

简易安装与连接

连接一个CEM20到dataTaker数据采集器主机非常简单。
CEM20直接从dataTaker数据采集器主机12V电压输出端供电。

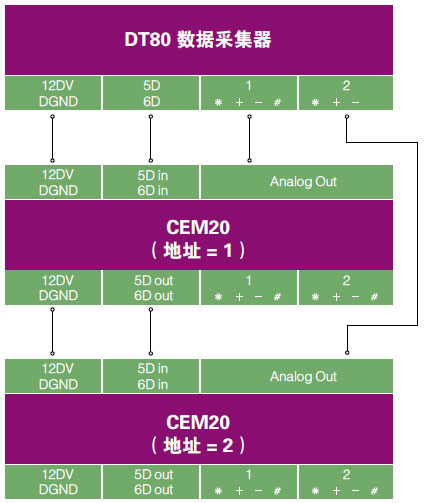

CEM20模拟输出端连接到dataTaker数据采集器的一个模拟通道，参见下页
接线图表示例。

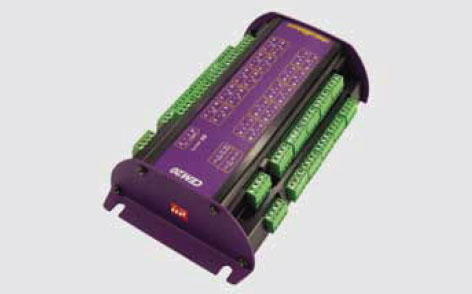

坚固的结构设计

CEM20 dataTakerDT80的结构与系列相似，非常坚固。
机壳由氧化铝压模制造而成，两端为钢质涂层板。
可拆卸的接线端为安装与维修提供方便的操作。

兼容性

dataTakerCEM20与所有DT80和DT85数据采集器系列2及以上版本产品兼容。

技术规格

DT80系列具有可靠继电器，为过电压损坏提供通道与电阻之间极好的隔离，最大采样速度是12Hz。

内部RTD温度参考能够进行非常精确的热电偶测量。

状态LED灯指示测量状态，可以方便查看运行和故障情况。

由4 DIP位开关简单地址设置。

20个模拟输入通道，适用于DT80系列数据采集器支持的传感器。包括热电偶、振弦式应变计、RTD、4-20mA电流环、电压、电阻、频率等。

连接到采集器

数字控制连接：5D & 6D in/out端
电源连接: 12V & DGND端
模拟连接: CEM20连接到采集器的一个单独的4线模拟通道主机采集器与最末端CEM20的最大距离：100m
每个数据采集器最多连接CEM20个数：
DT80系列（系列2及以上）:5
DT85系列（系列2及以上）:16

多路复用器

类型：继电器多路复用器
最大输入电压: 30Vdc
最大采样速度: 12Hz

系统

状态LED灯:采集工作状态
地址选择: 4位DIP开关，地址1-15

电源

推荐:采集器可控的12V输出
可选:外部调节12Vdc±5%

能耗

采样: 0.36W (12V 30mA)
空闲:当不采样时CEM20自动休眠

物理特性与工作环境

结构：涂层钢和氧化铝
尺寸: 180 x 100 x 50mm
重量: 0.55kg
温度范围: -45℃到70℃
湿度: 95% RH

包括的附件

用于连接到dataTaker数据采集器的模拟控制电缆
