【名称】便携式记录仪
【型号】GL820
【厂商】日本图技(日本)
【简介】* 通道可从标准的20ch最多扩展至200ch
* 全通道多功能键&绝缘输入
* 2GB大容量内嵌存储器
* 5.7英寸VGA液晶屏显示鲜明的波形
* 利用USB存储器、LAN／USB I/F轻松连接PC
* 搭载全屏示波功能

已有[6384]人浏览

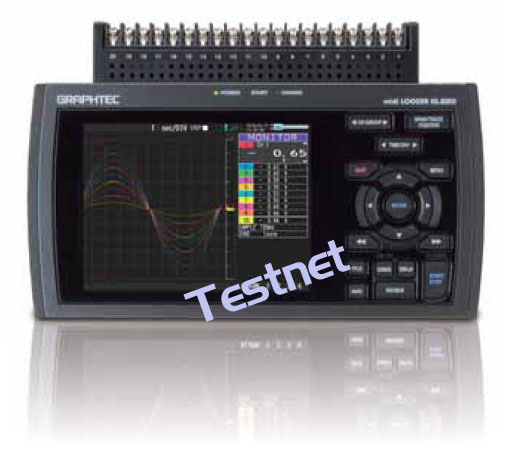

　GL820便携式记录仪－绝缘多通道记录仪

电压｜温度｜湿度｜脉冲｜逻辑

* 通道可从标准的20ch最多扩展至200ch
* 全通道多功能键&绝缘输入
* 2GB大容量内嵌存储器
* 5.7英寸VGA液晶屏显示鲜明的波形
* 利用USB存储器、LAN／USB I/F轻松连接PC
* 搭载全屏示波功能

　搭载了大容量2GB内存、可扩展通道的数据记录仪：

绝缘通道多功能键输入
采用不受各类输入信号通道间影响的全通道绝缘输入方式，无须再为线路担忧。而输入信号支持电压／温度／湿度／脉冲／逻辑多功能键输入。温度湿度及电压等，不同的测量对象仅需一台便可完成测量。

　最高支持10ms采样速度：

实现在测量电压时提升采样速度。
通过减少通道数量，可最快在10ms下收录数据。

　5.7英寸VGA液晶屏显示清晰地波形：

监视器采用鲜明清晰易于观察的5.7英寸VGA液晶屏。除了可以确认测量条件外，还可以确认波形及数据值状态的测量值

数据值	波形+数据值	表示测量过程中过去的数据	全波形

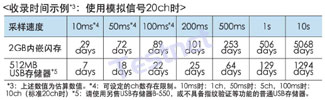

　2GB内嵌存储器可长时间收录数据放心测量：

内嵌2GB大容量内存，无须使用外部记忆媒体即可长时间收录数据。使用闪存也无须担心切断电源后数据会消失
外部记忆媒体可以使用USB存储器，可直接用USB存储器收录数据。同时，测量过程中也可以更换USB存储器，更换期间的数据仍然保留。

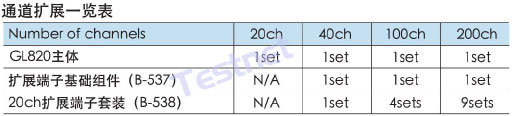

通道可从标准的20ch最多扩展至200ch
标准通道数为20ch，每20ch最多可扩展至200ch。单独主体进行通道扩展(60ch扩展示例)

１、从主体上卸下标准的20ch端子	2、在主体上安装另售部件中的扩展端子	3、在扩展端子安装2个另售部件20ch扩展端子套装	４、2个20通道的扩展端子(B-538)，也连接到扩展基础组件(B-537)上

搭载循环采集功能

通过在内嵌存储器及USB存储器内使用搭载循环采集功能，可只保留必要的最新数据。(ON时可收录的存储器容量将变为剩余容量的1/3。)

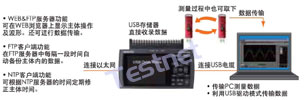

利用USB轻松传输数据。利用以太网进行远程测量

将USB存储器安装在主体上可直接收录数据。通过使用USB驱动模式，可将GL820主体作为PC的外挂记忆媒体使用，同时传输大容量数据将变得更加便利。而通过使用以太网则可实现WEB、FTP服务器功能及FTP客户端功能、NTP客户端功能。

具备警报输出功能

若使用警报功能，当出现异常信号时，可进行信号输出。配备有4个输出端子。(需要另售配件中逻辑警报电缆)

　实现简单操作的标准附属PC软件

彩色的测量画面
测量画面中准备有Y-T、Y-T(放大)、数据、报告这4种画面。另外，还具备直接将测量值写入电子表格的电子表格填写功能。

报告显示画面	数据显示画面	电子表格填写画面	Y-T显示画画

多种数据回放画面
数据回放画面中准备有Y-T、数据显示、光标间X-Y 3种画面。数据显示画面将显示最大、最小、平均、P-P光标值，非常方便。

Y-T显示画面	数据显示画面	光标间X-Y显示画面

设定简单	方便的功能
设定画面仅集合了5个画面。可以一边观察输入信号一边简单地进行各种设定。	搭载统计运算、文件格式转换、检索、四则运算功能等，帮助进行数据收录后的处理。

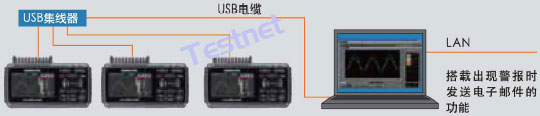

使用PC最多可进行500ch测量

如果1台PC使用LAN／USB电缆与集线器，最多可进行500ch或10台^*连接状态下的同时测量、单独测量。
* 无论是同时测量／单独测量，数据显示及数据文件均可单独体现。

midi LOGGER的用途示例：
利用无线LAN进行远程车辆行驶试验：	测量办公设备各部分的温度、湿度：	测量家用食品各部分的信号：
测量推土机的引擎旋转温度及测量脉冲旋转数。	测量复印机内部各部分的温度及湿度。	测量家用热水器各部分的温度及流量。

为您介绍midi LOGGER系列：电压｜温度｜湿度｜脉冲｜逻辑
	适合少量通道测量的用户使用 * 10通道绝缘多功能键输入 * 支持最高10ms采样 * 大型4.3英寸宽屏TFT彩色液晶 * 2GB大容量内嵌存储器 * 搭载环形记忆功能
	最适合进行高速现象测量的用户使用 * 绝缘多功能键输入 * 高速10μs及同时采样可实现16bit的高分辨率 * 配备大型5.7英寸彩色液晶屏，显示清晰易懂的波形 * 可作为X-Y记录器使用 * 可在支持PC的USB存储器中收录数据

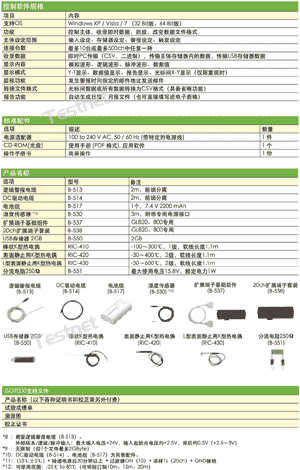

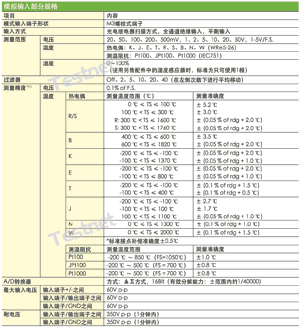

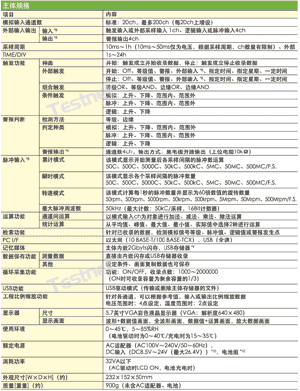

GL820便携式记录仪－绝缘多通道记录仪－参数图表，点击放大看原图
