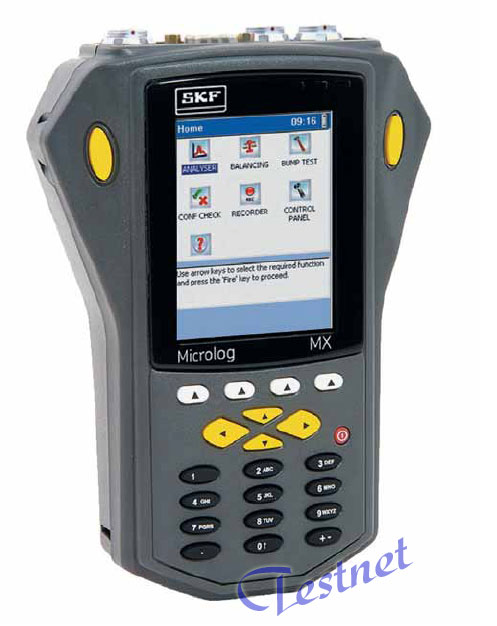

SKF Mirolog® MX系列，便携式监测仪器―一个灵活易用的使用平台
一、概述
MX系列是Microlog系列产品的一部分，它是为一系列的服务，维护，点检及诊断应用技术而设计的一个灵活仪器平台。
Microlog MX是一款灵活的便携式振动分析仪，二通道便携式振动校验与频谱分析仪，一个仪器就可用于设备维修服务、维修保养和质量检查，特别适用于与旋转机械相关的检测，为设备维护管理人员提供了简单有力的工具。
这个简单、易用的仪器拥有一个直观的用户界面，使您无论是专家还是非专家都能使用。
MX系列采用了模块化的测量，使用独立的模块可用作特定类型的分析。这种灵活性可以让您选择您所需的功能组合，并且包括可选择升级到完整数据采集器的固件。
这些特点使MX 系列成为机器诊断，生产线质量监测或作为一个现场服务工具的极佳选择。
当您的需求变化了，为了保护您的投资，MX 系列同样也可以改变。您只需简单的添加新的软件模块，不需要购买一台新的仪器！
MX系列的核心是一个融合了高性能数据采集硬件和DSP技术的尖端手持式计算引擎。
主要的硬件特性包括一个400 MHz的XScale处理器，大尺寸的彩色显示屏，操作简便的功能键和高速的数据采集能力。使用Windows CE操作系统直接为您的PC环境提供了无缝传输数据。
主要特征
| * 坚固的人体工学设计 | * 模块化-可选择您自己的应用选项 | | * 在屏幕上的用户帮助 | * 显示真实的机器图像和传感器的位置 | | * 仪器可连接便携式打印机在现场直接打印 | * 便捷的数据传输以及使用Excel®进行无缝储存 | | * 通信方式: USB, IrDA 和 RS232 | * 固件可升级到GX 全功能系列的数据采器 | | * 此功能目前只适于CMXA-CTC-EN 一致性检查模块 | |
MX 系列的设计方便于使用，每个测试只需按屏幕上的指示一步一步完成。彩色编码是用来突出特定测试的位置，对无效测量提出警告，并提供一个目前机械健康程度等级。所有这些特点结合起来可以确保实现有效的数据采集而不需要振动的专门知识。
Microlog MX不要求使用者为专业人士或专家，也可为专业人士提供详细的诊断分析信息，是现场评估设备状态的理想助手，Microlog MX对以下这些人员来说是一个很好的现场评估工具，例如：安装工程师、试运转工程师、钳工、服务人员 、机械工程师、维护工程师、检查工程师、噪音和振动专家。
 坚固的设计： 现场仪器需要耐用性，因此MX 有IP65防水防尘等级和一个2 米(Mil-Std 810 spec)落地实验，确保仪器在工业环境中可以经受住每日的撞击和滥用。通过我们独特的数据储存方式确保了数据的完整性。内部的闪存记忆卡可以确保数据安全，即使是在一个硬件和软件重新设置的过程中。
* 防水防尘：IP 65 * 防震：2m落地实验 * 耐溶解性材料封装 * 真彩色屏幕可在户内外使用
* 可用于危险区：符合CSA Class I, Div II (Groups A,B,C,D)
专业分析数据：尽管MX的设计可以让非专业的人员采集数据，但有时这些数据需要专家的分析和解释。记录模块使数据作为.WAV文件储存并发送给一个资深的分析师。
扩展功能:MX能够使您通过新的模块建立功能来提高您的分析能力。需要进行其它形式的测试时，只要选择所需的模块，并上传到掌手持式仪器。为了能从MX软件包获得更多功能，您可以选择以下模块：
一致性检查模块:
* 一般机器以适当的标准利用振动测量进行健康检查：
按照常用的工业标准如ISO,BS,从我们的测试模板库中选择
操作者的反馈给予实际值和健康等级
* 用户自定义的模块定制测试模板：
创建定制的一致性测试.
选择机械等级和报警限制.
由您自己的振动专家设定振动界线
FFT 分析模块:
* 全相位单频谱显示* 轴承分析 * 允许为通用机器故障做简化检查
* 单频谱实时显示 * 相位显示为一个简单的向量图-不需要一个转速信号
冲击测试?与FFT 分析模块捆绑:
* 易于识别结构的固有频率
* 可应用于:(1)裂缝检查(2)机械结构的整体性(3)测定共振（关键的）频率(4)涡轮机叶片测试
动平衡模块：
* 高精度1或2级动平衡 * 静态或动态双面平衡
* 在屏幕有指导步骤一步步实施动平衡 * 风扇和叶轮动平衡
记录仪/数据记录模块:
* 记录实时振动信号如：升速，稳态和降速 * 以工业标准(.WAV) 格式储存双通道时域数据
* 记录超长时间段的过程变化 * 基于电子邮件档案（通过PC ）进行回放、分析和诊断。
分析和报告模块:
* 可将成批数据输出到Excel 把多个数据表合并成单一工作簿
* 离线分析软件包，包括覆盖图，极坐标图和瀑布图的分析
* 图形显示允许快速缩放，动态指针类型（谐波，能量，边波等） ，整合，控制工程的单位和垂直刻度。| Microlog MX模块化设计―五大模块化设计，使得应用更方便，更广泛 |  (1)检验模块Conformance Check
基于内置标准，直接给出测量参数的好/坏，并保存一个频谱用于离线分析。典型的用户是不必为振动专家、不是实施预测性维修工作的服务工程师。Microlog MX 内置ISO/BS/ANSI的多项标准用于现场检验：
* ISO 10816-2,3,4,5,6 *ISO 13332 * BS 4999-142 * BS 4675-1 * ANSI/HI 9.6.4 |  (2)频谱分析模块Spectrum (FFT) Analyzer
显示频谱信息，供使用者在现场评估设备状态，并进行初步诊断。分析人员可以进行频谱和相位测量。相位是诊断某些机器故障的一个重要参数，通过相位分析，使用者可以了解机器部件的相对运动关系，富有经验的分析人员将它作为设备运行良好和设备故障早期阶段的重要指标。 |  (3)锤击测试模块Bump Test
锤击测试就是通过力锤敲击机器产生激振，以测试机器/结构的固有频率。锤击测试用于确定高噪音或强振动是否由共振所引起。 |  (4)动平衡模块Balancing
动平衡模块提供高精度的单、双平面静平衡、动平衡功能。您可以在引导程序的文本提示和图
标显示界面下一步步地完成动平衡操作。 |  (5)实时数据记录模块Recorder/Data Logger
实时记录机器动态信号，如振动、噪音，可用于机器启动、稳定、关停的各个阶段。此外，还可以记录那些可能要经历数天才会发生变化的静态信息，如温度、压力、差量、对中等。
实时数据记录它还可以供新手将保存的信号以eMail的形式发给富有经验的分析人员进行诊断分析。对于富有经验的人员，可以在恶劣的工作现场收集并保存数据，回到基地/办公室后再将数据标准的*.wav格式保存到PC机上进行回放分析或者是置入第三方软件，如Matlab, DasyLab, DADiSP, SignalCalc,Polymate进行信息的加工处理。
主要特点：
* 可置入现场图片，直接显示机器和测点的位置
* 通过USB接口与PC机交换数据
* 可直接将数据以Excel文件方式输出测试报告
* 可直接接打印机在现场打印数据
* 64M闪存，还可接PCMCIA/SD/CF卡，增大存储量
* 电池易于更换 |
| 测量参数 | 订货信息 | | 输入信号类型 | ICPTM供电和自供电的传感器 | * CMXA44 便携式监测仪器 | | 信号输入 | 2 ICPTM, AC 信号, DC 信号 | CMXA44 包括 | | 转速计 | 转速计输入 ±40 V, 转速计供给+5 V | * USB 通讯电缆 | | 输入通道 | 通道1、通道2 | * 充电器 | | 2 同步 | ICPTM/AC/DC ICPTM/AC/DC | * 手提带 | | 传感器检查 | ICPTM断路检查 | * 用户指南 | | 自适应 | 有 | * 快速操作指南 | | 动态范围 | >90 dB | 可选择软件* | | 频率范围 | 2 Hz 和40 kHz之间 | * MXA-CTC-EN 一致性检查模块 | | 最大频率 | Fmax 40 kHz 单通道 | * CMXA-AAB-EN 分析和冲击测试模块 | | FFT 分辨率 | 100 到 12 800 线 | * CMXA-BAL-SL 动平衡模块 | | 时域长度 | 256到32 768 采样 | * CMXA-REC-SL 记录模块 | | 平均 | 查每个MX系列模块应用程序的详细资料 | * CMSW-ANR-EN 分析报告模块 | | 硬件资料 | Microlog MX标准配置 | | 尺寸(mm) | 186*93 (最窄处)
186*134(最宽处)
重量: 700 克 (1,5 lbs) | CMXA 44-EN Microlog MX 成套硬件
CMXA 44 Microlog MX手持机
CMAC 5201 充电电池
CMAC 5913 手持机便携套
CMAC 5019 USB通讯电缆
CMAC 5022 充电器
CMVA 3351 充电电源线 | | 显示选项 | 1.4 VGA 颜色 TFT 屏幕 | Microlog MX其它选配件 | | 跌落测试 | 2 米 (6,5 feet) to MIL-STD 810 规格 | CMXA-CTC-EN检验模块
CMXA-AAB-EN频谱分析与锤击测试模块
CMXA-BAL-SL动平衡模块
CMXA-REC-EN实时数据记录模块
CMSW-ANR-EN分析与报告PC软件
CMXA-CL2-ENISO 10816-2内置标准，Land Based Steam Turbine/Motors.
CMXA-CL3-EN ISO 10816-3内置标准，Industrial Machines.
CMXA-CL4-EN ISO 10816- 4内置标准，Industrial Gas Turbines
CMXA-CL5-EN ISO 10816-5内置标准，Hydraulic. Power. Gen/Pump.
CMXA-CL6-EN ISO 10816-6内置标准，Reciprocating Machines.
CMXA-CL7-EN ISO 8528-9内置标准，Reciprocating Driven Generators.
CMXA-CL8-EN BS 4675-1 (1976) 内置标准， Industrial Machines.
CMXA-CL9-EN BS 4999-142 (1987) 内置标准， Rotating Electric Machines.
CMSS 2200 加速度传感器，100mV/g
CMAC 5209 加速度传感器接Microlog MX用电缆
CMSS 908-MD 加速度传感器用磁性底座
CMAC 5030-K 激光相位传感器，含2m电缆
| | 防护等级 | IP65 (防水防尘等级) | | 温度级别 | 10 to +50 °C 运行温度
20 to +60 °C 储藏温度 | | 危险地区 | CSA 种类 I, 分区 2, 组 A, B, C, D | | 处理器 | 400 MHz X-scale Intel PXA255 | | 操作系统 | Windows CE.Net v4.2 (只有核) | | 电池 | Li-lon 大容量锂电 | | 电池充电 | 通过主适配器或者桌面支架 | | 通信 | Active sync 通过 USB, IrDA 或 RS232 | | 内存 | 64 Mbyte (能储存大约4 000 个图谱) | | PC 卡 | PCMCIA 型 II | | CF 卡 | 袖珍型闪存II | | MMC/SD 卡 | MMC/SD 记忆卡 | | 打印机输出 | PCL/Pentax pocket jet |
|
SKF分析和报告模块是一个基于计算机化的应用程序，它为SKF MicrologMX,GX-M 和 GX-S 手持式仪器数据传输、显示和分析。它为您的仪器上传数据提供了一个简便方式；一旦数据上传，它会自动显示在应用程序主窗口，只要单击鼠标，所有所需的数据就会显示在强大的交互式的图谱上。SKF分析和报告模块还为您提供了一系列后处理功能，使您可以最有效的使用您的数据。
主要特点：
* 文件下载管理? 在你的计算机和网络上指定文件位置; 数据上传时，根据日期/时间、组件类型保存。
* 强大的交互式图谱:
单个和多个时域波形或图谱
瀑布图
覆盖图
轨迹图和极坐标图 (配有移动缩放功能，它很容易让轨迹图和极坐标图往返移动)
波特图和尼奎斯特图

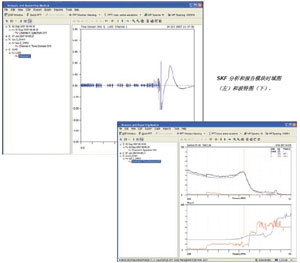

SKF 分析和报告模块波峰带光标的瀑布图
|
SKF 的分析和报告模块时域图（降速记录）
* 一致性检查结果导入模块 (CMXA-CTCEN)，包括含有机器图解的报告表格和频谱结果文件
* 启停机（RuCd）的数据文件导入模块(CMXA-RUCDSL)，包括原始的.wav记录文件和CSV结果文件。
* 将时域波形经FFT分析转化为单一的频谱和瀑布图。
* 易于理解的图形显示：
局部缩放和整体放大
动态指针类型（谐波，能量，波峰，边频等）
工程单位和垂直刻度的组合控制
不受限制的注解和备注，使您更好得记录和强调您的数据信息。
* 数据导出为UFF文件（类型58）功能使您更方便得导入结构分析软件包。
* 将数据批量导入Microsoft Excel可让您通过多样的标签或独立的工作簿将多样化测量合并为单一的工作簿。
* 建立Microsoft Word 数据文件，包括通过书签完成的支持模板，也可创建数值图谱和一致性检查结果图表。
数据导入和显示
SKF分析和报告模块会自动的把数据导入您的计算机；通过使用熟悉的浏览器树型显示，浏览和操作处理您计算机内的数据。广泛的背景（弹出式）菜单和自定义的工具栏使您可以享受更简易的数据显示处理和配置过程，包括用于图谱中的自定义颜色和字体，此外，记录还可以通过剪贴板和拖放功能在Windows范围内自由移动。我们的产品支持大量的标准文件格式，包括wav,ASCLL和UFF格式（通用文件格式）。
自定义报告
SKF分析以及报告模块可以自动地在嵌有原始数据和所有用户添加的安装，例如指针和范围以及附注和备注的数据流文件中存储数据。基于报告的自定义文本可以从数据中产生，并且任何记录都可以以ASCII的文本或图谱导出，并以位图文件被复制到剪贴板上。所有的文件均可以被存储为ASCII，UFF文件或被直接写入Microsoft Excel的工作簿。
| 技术详细说明
数据传输:可以用USB 通过Microsoft ActiveSync.（如果使用Windows Vista 可以通过Windows 移动设备中心）或任何其它支持的连接类型直接从Microlog下载数据。
输入
以下的数据类型可以输入到SKF 分析和报告模块：
* 分析仪、冲击测试、频率响应功能 (FRF) 和 检查一致性结果文件 (.csv and .ccr)
* 记录模块文件 (.wav)
* 启停机(RuCd)模块文件 (.wav and .csv)
* 通用文件类型58 格式 (.uff)
* 本国SKF 分析和报告模块数据流文件(.pds)
* 遗留分析仪下载文件 (.hex)
* 单个或多个栏的ASCII 文件格式 (.txt)
* Microsoft Excel 格式工作表(要求主机Excel 2000 或 Word 2000 更高版本)
输出
数据可以用普遍的X 标签Y 栏格式ASCII 文件，UFF 类型 58 文件，Microsoft Excel 工作簿和SKF 分析和报告模块数据流文件输出。数据可以被复制到剪贴板（如ASCII 和数据流格式）图表可以以位图形式复制到剪贴板。多个记录可作为一个单一，多栏的ASCII 文件或Microsoft Excel 工作表输出。
瀑布图可以被用来产生的整体水平或频谱片段图谱（包括一个峰值跟踪光标）
时域波形数据可以通过使用FFT 分析产生单一的频谱或瀑布图。
处理过的数据自动储存在SKF 的分析和报告模块数据流文件中。
Microsoft Word 直接从数据创建的文档，无论是通过使用书签作为占位符的模板文件，或以空白文件。
UFF 选项
UFF 文件输出包括用户的规格参考和反应节点的信息和支持SKF 协定的内置在分析仪的记录名信息。所有记录可输出到一个单一的UFF 档案或所要求的个人档案。
系统要求(最低的计算机规格)
操作系统: Windows 2000 and XP
处理器: 奔腾 III (或相同的配置)
内存: 128 MB
显示: VGA
CD-ROM 驱动器: 要求
鼠标或其他指定设备RS - 232 接口， PC 卡阅
读器或USB 连接（取决于分析仪的要求）
硬盘空间: 安装需要15 MB 空余空间
订购信息
* CMXA-ANR-EN SKF 分析和报告模块 |
|
|
