存储记录仪 8855-波形分析记录仪-采集记录仪

以“诚信、热情、严谨、优质”为宗旨，为用户提供满意的服务

【名称】存储记录仪
【型号】8855
【厂商】日本日置(日本)
【简介】8个完全隔离输入通道，20MS/s高速采样，最大512MW内存长期存储记录
* 最大8个模拟通道与16个逻辑通道
* 20MS/s，8个12bit高速完全隔离的输入通道(8950/8951/8952)
* 1MS/s，8个16bit高分辨率的输入通道(8953-10)
* 最大512M字节内存，长期存储
* 缩放及滚动波形功能可以放大和缩小显示
* 标准LAN/SCSI接口

已有[3933]人浏览

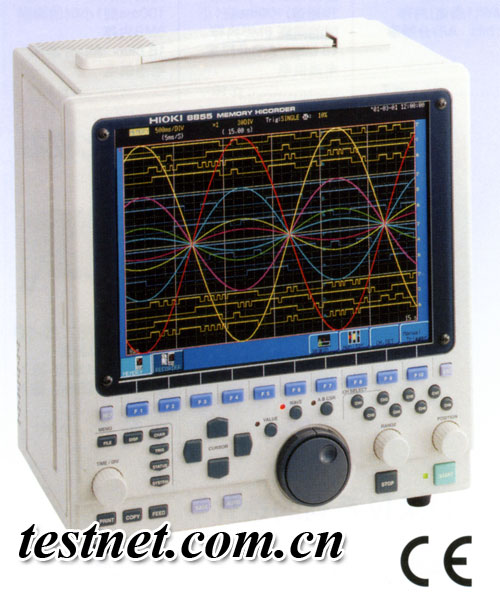

　8855 存储记录仪

8个完全隔离输入通道，20MS/s高速采样，最大512MW内存长期存储记录

* 最大8个模拟通道与16个逻辑通道

* 20MS/s，8个12bit高速完全隔离的输入通道(8950/8951/8952)

* 1MS/s，8个16bit高分辨率的输入通道(8953-10)

* 最大512M字节内存，长期存储

* 缩放及滚动波形功能可以放大和缩小显示

* 标准LAN/SCSI接口

8855 存储记录仪－技术参数
测量量程(使用8950模拟单元/选件)	5mV-20V/格，12档量程(20格f.s.)，分辨率：量程的1/100
频率特性	DC-10MHz，±3dB采样速度最大20MS/s
存储功能的时间轴	5us-5分钟/格，24档量程(1格=100采样点)
功能	存储、记录(存储和记录，Ver.2.00或以上版本增+FFT/功能)
输入通道数	8个模拟通道+16个逻辑通道(模拟输入通道完全隔离，最大370V)
内存容量	4MW/通道(总计32MW)最大64MW/通道(总计512MW)(选件)
数据存储	FDD×1，Ⅱ型PC卡×1，SRAM，闪存ATA(MO光驱或HDD硬盘×1/选件)
接口	LAN,SCSI,GP-IB或RS-232C(选件，使用PC卡)
显示和记录	10.4英寸TFT彩色LCD(选件，216mm×30m，卷装热敏记录纸)
其他功能	定标，波形判断，波形处理计算，波形参数计算，内存分区，波形缩放显示，时钟，光标读值，输入注释等
电源供应	AC100-240V，(50/60Hz)，最大180VA
体积及重量	275宽×285高×170厚mm，6.3kg
附件	电源线(1)，PC卡保护器(1)，输入卡标牌(1)，波形察看软件(1)

8855 存储记录仪－附件 (8855不能单独使用，测量时需选用输入单元及其他周边设备)
* 工厂装配选件
8994 打印机单元	9328 电源线(用于8950/8953-9322)
9645 内存扩展板(96MW)	9327 逻辑探头
9645-01 内存扩展板(512MW)	9321-01 逻辑探头
9646 MO光驱单元(1.3GB/64MB-128MB)	9333 LAN通讯软件
9663 硬盘(20GB)	9335 波形处理软件
* 选件	9397-01 携带箱
8950 模拟单元	9557 RS-232C卡
8951 电压/电流单元	9558 GP-IB卡
8952 DC/RMS单元	9549 功能升级光盘
8953-10 高分辨率单元	9642 LAN电缆
8954 电压/温度单元	9626 32M PC卡
8955 F/V单元	9627 64M PC卡
9197 连接线(最大500V)	9726 128M PC卡
9198 连接线(最大300V)	9727 256M PC卡
9217 连接线(BNC-BNC)	9728 512M PC卡
9231 记录纸(30m,6卷/盒)	钳式传感器
9322 差分探头	其他公用选件

逻辑输入－9327逻辑探头

4通道，开/关

探测电压/接触信号(高速型，用于8855)

9321-01逻辑探头

4个独立通道，开/关

探测交/直流电压(小插头型，用于8855,8807-01和8808-01)

9323转换电缆

(插头转换电缆用于9321逻辑探头与8855连接)

输入模块：各种输入模块，主机的插入模块装卸简易

注：不提供输入线，请分别购买与探头型号相对应的输入线

8950 模拟单元

8951 电压/电流单元

8952 DC/RMS单元

8953-10高分辨率单元

8954 电压/温度单元

8955 F/V单元

9549 功能升级盘

变频器次级的电压，电流和电力波形图

如8855存储记录仪安装了电力监视功能，就可以监视电力瞬态波形并查看电力趋势图。使用以上功能您需要另外购买9549功能升级盘。

9645内存扩展板(共128MW)

可将仪器内存扩展为原来的4倍。工厂装配专用。

9645-01内存扩展板(共512MW)

可将仪器内存扩展为原来的16倍。工厂装配专用。

9663硬盘单元

工厂装配专用(20GB)

注：MO光驱单元与HDD硬盘单元不可同时安装

8800系列常用选件	钳式传感器索引
输入单元 (用于8835-01、8841、8842、8826)	9332 波形通讯软件 (用于8807-01、8808-01、8807-51、8808-51)
9333 LAN通讯软件 (用于8826、8835-01、8841、8842、8855和8730-10、8731-10)	9334 记录仪通讯软件 (用于8420-51、8421-51和8422-51)
9335 波形处理软件 (用于存储记录仪)
