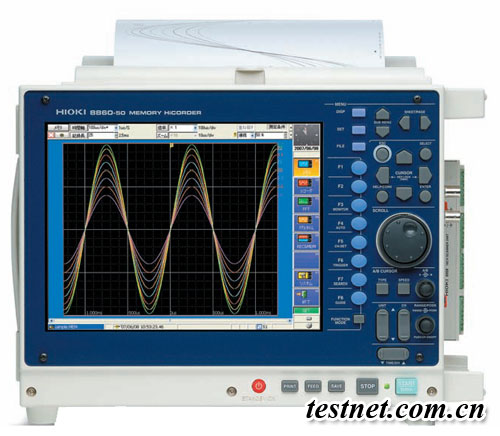

【名称】存储记录仪
【型号】8860-50/8861-50
【厂商】日本日置(日本)
【简介】最新8860-50/8861-50系列存储记录仪上市，示波、数据记录两功能相结合。新增REC&MEM功能,是记录&示波的新型记录仪。

已有[6291]人浏览

　　最新8860-50/8861-50系列存储记录仪上市，示波、数据记录两功能相结合。新增REC&MEM功能,是记录&示波的新型记录仪。
　　HIOKI存储记录仪8860-50系列，经过大规模技术改进升级后新上市了。利用鼠标，键盘，实现了如同PC一样的操作，而且搭载了高速处理硬件，提高了速度。操作方便，其存储功能如同示波器，可随意观测到高速波形；可实时记录波形的记录功能；通过LAN网络控制，以及USB接口等进一步提高了其便利性。支持多种类的测量对象，前置插入式输入单元，以及通过20MS/s采样的绝缘测量，16bit高分辨率测量等，正确捕捉异常波形。8860等原来机种用的输入单元仍可以使用。

性能?特点
* 20MS/s的高速采样
* 绝缘输入最大32通道(高速信号)
* HDD实时存储
* 通过双重采样，高速/低速同时观测
* 多通道记录，最大128通道(低速信号)
在8860?8861基础上的更新点
* 本机CPU升级，使操作性能及运作速度大幅提升。
* USB2.0端口升级为3个。除了鼠标/键盘外还可接装U盘
* 增加了新功能?REC&MEM(储存&记录)
　低速记录的同时，高速记录下异常波形。
* 液晶面板的视角更新，可更为方便的观测。
* 输入单元，可使用和原来一样的单元。
* 可直接测高压，对应高压单元。

捕捉正常信号中隐藏的异常波形―数字采样与触发功能
■ 内存支持长时间高速捕捉数据与数字示波器原理相同，可高速记录进大容量的内部存储。采样速度为，全通道同时20M采样速度(50nsec周期)。捕捉突发的异常和瞬时波形。 ■ 记录至半导体存储器中伴随着HDD等磁盘存储的装置因为抗震性弱，所以不适合车载测量。而记录仪是将数据写入到没有驱动部分的半导体存储器里，所以是非常适用于车载测量的。只要将数据备份到CF卡或U盘即可。
■ 全通道绝缘，20M采样速度除扫描单元以外，输入通道都装有A/D转换器。因为全通道同时采样，能测瞬间波形和信号之间的关系。所有通道绝缘。	■ 大容量内存存储高速采样对应的写入速度，配以大容量的存储内存。内存容量从32M至1G。长时间记录外，就连长周期的信号波形，高速采样所产生的波形峰值等都不会遗漏。 (8861-50的容量是一倍，但是记录的时间不变)
■ 外部采样的时钟输入存储记录仪的采样率可由外部时钟信号(10MS/s)控制，此功能可用于与发动机运转周期同步采集数据等。	■ 存储分区功能当使用存储功能时，存储器中的数据最多可分为4,096区域。数据可按照顺序写入存储区域，参考区域的波形，可与任何区域的数据重叠并比较。
■ 实际检测波形样例分析变频器等电能控制系统的运作，同时分屏观测历史载波和基本波形。高速采样,长时间存储，绝缘输入等都能够观测。另外，观测电流波形时，可用HIOKI制的钳形传感器等进行非接触式高频范围的测量。使用钳形选件3270系列时，从小电流至大电流，从DC至高频范围的特性都能正确的观测电流波形。
■ 高压测量类似于三相变频器，通道间加上固定高压测量，一定要使用全通道绝缘输入的测量器。此外测试，变换电路等，含高频成分的共模模式电压时，绝缘部分的共模模式除去比的频率特性会受到较大影响。像这样测量电压的时候，使高压单元8961，以及选件的差分探头9322，确保对地间最大电压小于CAT ⅢAC,DC 600V。

　平稳记录的同时，通过触发进行高速记录―新功能REC&MEM和实时存储

长期监控和瞬时记录可以同时进行(REC&MEM)
■ 笔式记录仪所不能做到的瞬时波形记录
与笔式记录仪一样可进行长时间变动记录，对突发的噪音等高速波形，利用内存功能可以触发记录，加入了REC&MEM新功能。以前的记录仪功能(低速图像记录)，记录性能(输出高速波形记录)两者可任选一个运作。用REC&MEM功能，两种也可以同时运作。
■ REC&MEM的最大记录时间(存储方面)
※根据是否加装了存储，存储分区，16通道扫描单元8958，设定范围不同。
※时间轴100ms ~ 200ms/格时，打开打印机不可长时记录。
※使用A6打印单元8995-01进行数值打印时，10ms ~ 1s/格不可。
※记录采样周期与同时设定的存储记录采样周期相同。
※最慢的时间轴可设置为一年以上，但不保证精度。

没有扫描单元 8958 的情况		内存容量 32MW	内存容量 128MW	内存容量 512MW	内存容量 1GW
REC 时间轴	Samp 周期	2,000 div	10,000 div	40,000 div	80,000 div
100ms/格	100ms ~	3min 20s	16min 40s	1h 06min 40s	2h 13min 20s
~
30min/格		41d 16h	208d 08h	―略―	―略―
1hr/格		83d 08h	―略―	―略―	―略―

有扫描单元 8958 的情况		内存容量 32MW	内存容量 128MW	内存容量 512MW	内存容量 1GW
REC 时间轴	Samp 周期	500 div	2,000 div	10,000 div	20,000 div
100ms/格	100ms ~	50s	3min 20s	16min 40s	33min 20s
~
30min/格		10d 10h	41d 16h	208d 08h	―略―
1hr/格		20d 02h	83d 08h	―略―	―略―

■ (REC) 存储功能的运作原理
(REC) 存储功能为，在设定好的时间轴范围内在众多采样数据内取最大/最小2个值作为一组记录数据。最大/最小值2个一组形成一个数据，用100组在时间轴上表示出一格(DIV) 的波形。因此，当输入电压发生快速变化后，数据量也将被压缩。

※存储功能将把已经记录的数据通过电脑打开时，最大，最小值两个数据一起在时间轴上排列开来。

■ REC&MEM的最大记录时间(记录方面)
※根据是否加装内存，内存分区有所差异。内存分区关闭时记录长度最大。
※与16通道扫描单元8958无关(用MEM对扫描单元的信息不予记录)
※最慢的时间轴可设置为一年以上，但不保证精度。　　　　　　　　　　　　　※内存分区1024的情况下，内存记录长度最小

内存分区关闭的情况		内存容量 32MW	内存容量 128MW	内存容量 512MW	内存容量 1GW
MEM 时间轴	Samp 周期	5,000 div	20,000 div	80,000 div	160,000 div
10us/格	100ns	50ms	200ms	800ms	1.6s
20us/格	200ns	100ms	400ms	1.6s	3.2s
50us/格	500ns	250ms	1s	4s	8s
~	~
5min/格	3.0s	17d 08h 40min	69d 10h 40min	277d 18h 40min	―略―

内存分区最大1024情况		内存容量 32MW	内存容量 128MW	内存容量 512MW	内存容量 1GW
MEM 时间轴	Samp 周期	30 div	15 div	60 div	140 div
10us/格	100ns	30us	150us	600us	1.4ms
20us/格	200ns	60us	300us	1.2ms	2.8ms
50us/格	500ns	150us	750us	3m	7ms
~	~
5min/格	3.0s	15min	1h 15min	5h 00min	11h 40min

在硬盘上直接记录(实时存储)
■ 完整记录异常波形
实时存储功能是指，在测量的同时将原先设定过的数据保存下来。与本机的内存无关可以进行长时间的测量。保存媒介有内存HDD，PC卡，网络共享文档等。此外，同时测量的数据的概要(全体波形)记录于本机内存。全部波形测量结束后将保存于媒体。分析时，从全部波形的数据中指定范围进行分析，读取和写入。读写测量波形,用M EN功能代替波形演算和数值演算, 也可以使用FFT功能做FFT分析。
■ 实时存储的最大记录时间

时间轴	采样周期	可以记录通道数		最大记录时间(例)
时间轴	采样周期	HDD	PC卡	HDD	PC卡(512MB)
5us/格~50us/格	略	不支持	不能记录	不能记录	不能记录
100us/格	1us	1通道	不能记录	8小时19分17秒	不能记录
200us/格	2us	1通道	不能记录	16小时38分34秒	不能记录
500us/格	5us	2通道	1通道	20小时48分10秒	20分55秒
1ms/格	10us	4通道	2通道	20小时48分10秒	20分40秒
2ms/格	20us	10ch	4通道	16小时38分20秒	20分20秒
5ms/格	50us	24通道	8通道	17小时17分30秒	24分20秒
10ms/格	100us	33通道	20ch	1天1小时8分20秒	16分40秒
20ms/格	200us	33通道	33通道	2天2小时16分40秒	16分40秒
50ms/格以下	略	略	略	略	略

※条件：HDD，PC卡格式化后，记录长可在最大值范围内设定任意长度。全体波形(压缩波形)的时间轴为自动设定，最大记录时间的上限是最大值1年。根据记录媒介的格式化容量和空的容量的不同,记录时间也有所不同，上图仅为其中一例。
※媒介可记录时间根据本机的内存容量，记录媒体容量等不同会发生变化。画面上将显示实时监控的全部波形。(不能同时打印)
※不能使用扫描单元8958

　混合记录仪的第二代更新 ― 示波功能和记录功能一台两用

装载有扫描单元的多通道记录仪
稳定记录温度等物理量，打点式记录，示波记录(数值/图像混合记录)，然后现在可记录活动数据。另外，高速波形的观测(和存储记录仪一样)要用示波器。但是，由于现场测量的要求不同，这两种功能可以在同一台机器上实现…
存储记录仪8860-50/8861-50和扫描单元8958是应客户要求应运而生的。
■ 通道单元价格合理
扫描单元是一个A/D转换器进行16通道输入用开关切换。全部采用绝缘。与高速采样时用的输入通过通道内A/D的转换比较，通道单价有所下调。8860-50 装载4个扫描单元是64通道。8861-50 装载8个扫描单元能够128通道测量。
■ 低速和高速的2 轴采样
为了方便客户使用，用扫描单元进行多通道测量的同时，也能读取其他高速信号的波形…扫描单元和模拟单元混合使用，能在不同的2 个时间轴上进行测量。2 个系统的波形能在同一时间轴上表示。

分页显示功能

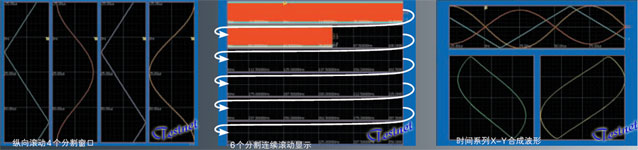

为对应多通道化，导入了分页显示功能(1页显示32通道)。为了能够选择各页独立的显示波形，添加可分割解析的功能。波形滚动方向可以横向/纵向的切换。另外，不压缩时间轴,可以长时间确认全部波形连续滚动显示，时系列X--Y同时表示。

记录中的波形观测
■ 测量中的压缩率?缩放的切换
使用8860-50/8861-50 测量运作中压缩率的变更，缩放功能开/ 关，并可回放波形。无需等待测量结束即可监视分析波形。
■ 显示回放
无需停止操作即可显示记录波形数据。将滚动条拉向左侧，可显示已记录的波形。点击滚动条，返回当前波形显示。

　使用各种参数，精确捕捉复杂波形 ― 先进的触发功能

捕捉时触发，捕捉后搜索
用户可使用触发功能，设置各种参数，可在捕捉波形的过程中，探测到指定的异常波形。设置预触发模式，可观测到触发之前的波形。这非常有利于分析异常产生的原因。另外，在捕捉所有数据后，用户还可使用搜索功能查找到异常。可使用与测量时触发功能相同的条件搜索与显示。当波形不可预知，在测量过程中难以设置参数时，推荐在捕捉之后，使用搜索功能查找异常。
在单通道上设置多个触发
与通常的存储记录仪不同，8860-50/8861-50系列可在指定单独通道上设置多个触发参数。用户可在同一通道上设置斜率触发、电平触发、周期触发和窗口内触发，以监视相应波形。(8860-50 可设置8 种参数，8861-50 可设置16 种参数)

■ MEM 功能的停止触发
与之前的存储记录仪不同，8860-50系列具有停止触发功能。这样就能够控制MEM和REC 功能的测量时间。还可以不依靠其它触发源，实现开始或停止。这样可通过各种组合来控制测量时间。( 开始或停止触发还可设置为逻辑源)

■ 掉电触发，捕捉电力线的瞬间掉电
设置电压掉电触发，可捕捉到由于雷电或电路断路器跳闸引起的电力线突发掉电。设置窗口外触发器，可捕捉到由于螺线管开关等引起的脉冲噪音或巨涌噪音(电压浪涌)。

■ 斜率触发

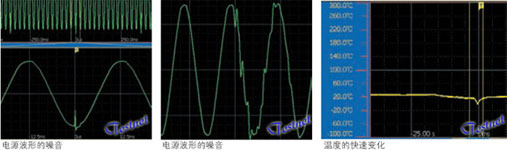

与通常的存储记录仪不同，8860-50系列具有斜率触发功能。该功能可让用户监测到定期叠加在电源波形上的噪音。此外，还能够让用户将所检测的温度突变用曲线图表直观地展现出来。

■ 逻辑触发的边沿检测/电平检测
与通常的存储记录仪逻辑触发只检测边沿不同，8860-50/8861-50系列还具有电平检测。此功能即使在测量开始后，没有达到逻辑模式条件时，只要指定模式发生，触发即有效。

■ 不依靠触发源设置事件的时间
※仅用于模拟触发
与通常的存储记录仪不同，8860-50系列可不依靠触发源，独立设置事件的时间，这样就能够以各种组合来设置触发条件。

　将时间领域的波形，转换为频率领域的波形进行分析 ― FFT分析功能

FFT 分析功能
单通道的FFT功能用于频谱分析，2通道的FFT功能可分析传递系数，倍频分析用于分析音频。用于FFT分析的信号源，是MEM功能捕捉波形中的一部分(所需数据可从1000点～20000点间选择)。同等条件下(执行最耗时分析)，测试速度比8855快10倍。

■ 最多同时执行16种计算
HIOKI现有的8855等，最多同时只能进行2 种计算，8860-50/8861-50可同时进行16种FFT计算。另外，还可独立分析所选的通道。

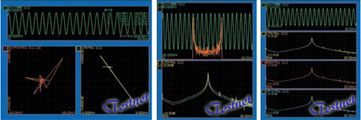

■ 画面分割(共14种模式)
可根据需要，选择画面分割的形式。例如MEM与REC功能，可在每个页面选择不同的分割模式。可支持现有产品8855等无法实现的图表重叠显示。
( 此功能仅限分析模式)

■ 各种函数功能
现有的8855等只能支持3种窗口功能选项“矩形”、“汉宁”、“指数”，8860-50与8861-50则追加了另外4种，共7种窗口功能选项供选择。另外，其它公司的FFT分析与HIOKI的产品线性频谱的计算结果可能有所不同，使用窗口功能时，可通过能量衰减补偿的方法来解决此问题。

■ 高亮度强调显示相位频谱
可在显示相位频谱时，强调显示所需的部分(高亮度显示)。
右图所示中，20dB以上的部分，用高亮度强调显示。

■ 在DISP画面改变设置
用户可通过DISP画面顶部的对话栏(波形监视画面)更改设置。还可显示频率分辨率和捕捉的时间。

在DISP画面改变设置

可从MEM的波形演算FFT
对MEM功能下得到的波形进行FFT分析时，可使用任务框指定分析点，并可在同画面上查看计算结果。与现有的8855等不同，无需切换MEM功能与FFT功能画面，来设置计算的开始点。而且MEM功能下测量得到的“原始数据”，与“存储的波形”的计算结果可显示在同一画面中，这样就可通过窗口效果在显示的同时确认频谱波形，提高分析的操作性。

■ 多种分析功能
计算选项新追加了“功率频率分析密度”和“LPC分析”，能够测量1Hz时的功率及频率。关于计算的设定，至此已不按“通道数方式”，而是计算项目通过指定自动设定通道，因而免去了设定时替换通道的麻烦。

■ 测量后可转换计算点的数目，进行再计算
测量之后，如只对较少点进行计算，可转换点数，进行再计算。例：如只进行了1,000个计算点的测量，可转换为20,000点，对数据进行再分析。此例中，频率分辨率增加了10倍。理所当然，20,000点测量得出的数据，也可用1,000点进行再分析。
※频率平均值功能开启时，无法进行改变点数的再计算。

■ [dB] 缩放
可支持长期以来客户要求的dB 缩放功能。用户不再需要手持计算器进行对数计算。8860-50 和8861-50 可在dB 中输入所有的值( 功率频谱值的总和)，缩放更加简单。这样更加便于诸如噪音计等信号的直接读取。

[dB] 缩放缩放前缩放后

　通过网络浏览器实现远程控制 ― LAN/USB,计算功能

■ 远程控制，并自动保存在共享文件夹中

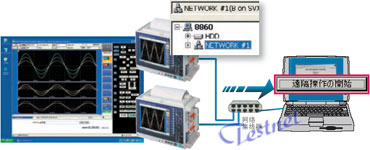

8860-50系列可在计算机上通过使用网络浏览器实现远程控制。另外，还可通过局域网内计算机的共享文件夹，保存、调用8860-50/8861-50的文件画面。
■ 进入共享文件夹...
在8860-50 的文件画面中，输入计算机主机名，登陆时输入用户名和密码，选择所需的共享文件夹。

■ 可连接鼠标和键盘操作界面类似WINDOWS，可同计算机一样，通过点击鼠标设置与调整，也可通过键盘输入文本或其它注释。	■ 测量中自动保存与通常的存储记录仪不同，8860-50系列可在测量中自动保存。
■ USB接口/外部监视器接口标准装配了USB接口，可与PC周边USB设备连接。测量画面还可在更大的彩色显示器中查看更多细节。	■ 避免自动保存地址出错 8860系列可设置2个存储地址。即使在自动保存过程中，PC卡发生数据超载错误，也可自动切换到第二个备用存储地址，使保存继续。

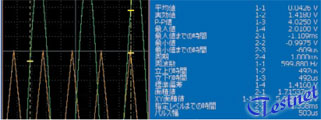

■ 可设置16组数值计算
与通常的存储记录仪不同，8860-50系列可设置16组数值计算。每组还可从19种计算项目中任意选择16个项目。通过波形画面的SUB MENU，可进行数值计算的设置确认、更改、再计算。这样就可以在波形显示屏上，设置、更改并监视每组计算，提高操作性。

■ 同时显示时间系列与XY合成波形

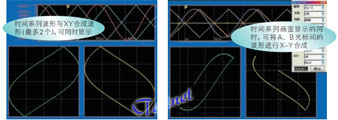

8860-50系列可通过分割画面，实现同时显示【时间系列波形】与【XY合成波形】。任何通道都可设置为X轴或Y轴。MEM功能支持XY波形合成，REC功能支持记录时间无限制的实时描图。

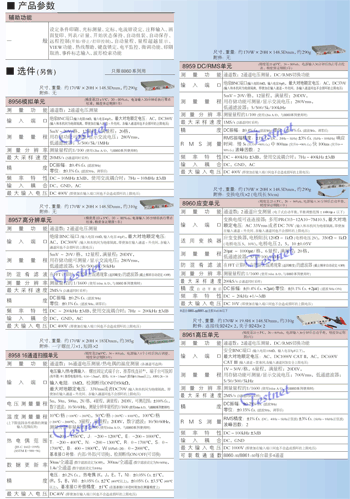

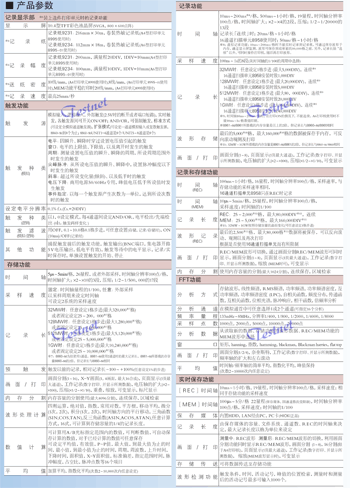

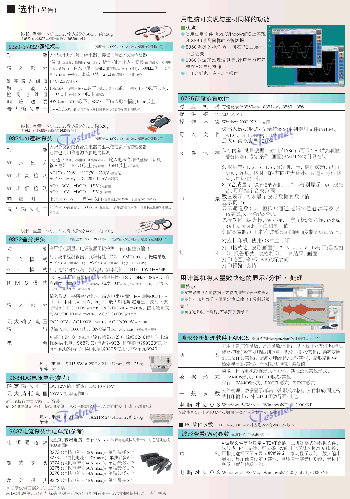

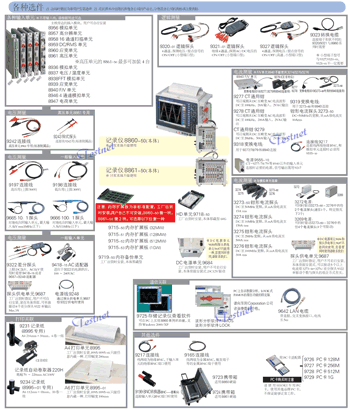

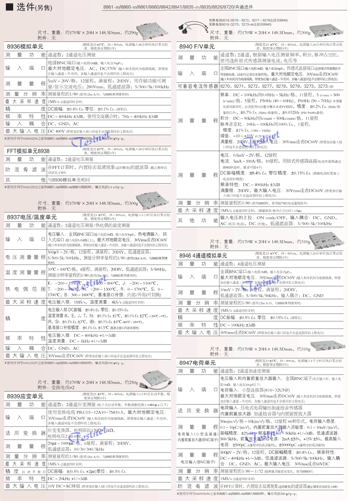

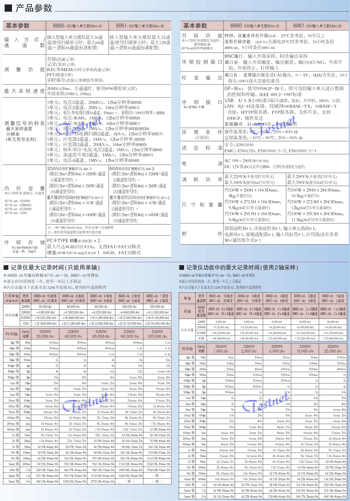

产品参数及选件、附件
