【名称】存储记录仪
【型号】8847
【厂商】日本日置(日本)
【简介】携带方便，坚固的结构，适用于现场测试的记录仪诞生啦！坚固&专业的记录仪8847

已有[7193]人浏览

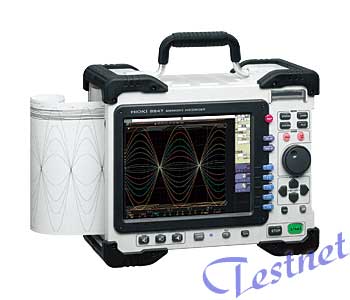

　　存储记录仪8847安全、坚固、高速
　　* 绝缘输入，安全测量！全通道绝缘输入，无需担心短路
　　* 坚固的构造，更适合现场测量!抗坠落，抗强烈撞击，防震的坚实构造.接受了从50cm落下试验安全性和操作都确认无问题(仅指在本公司试验的条件下。不保证在其他条件下无破损/无故障。)
　　* 高速的打印速度，在现场即可确认！插入新设计的卷纸打印纸，一键式装纸设计和50mm/s的高速打印率。
　　* 卓越的操作性，现场操作简单！采用易擦试的特殊表面涂层设计，以及易操作的大键盘设计

携带方便，坚固的结构，适用于现场测试的记录仪诞生啦！坚固&专业的记录仪8847

即时，即测

* 当状况发生时，立刻可以提现场，方便的提手设计，即使是坠落或是撞击都不会有操作的坚实机体构造。
* 不用看繁琐的说明书，即可进行测量，有相应的向导功能和精简帮助功能。
* 即时打印信息，设置好打印卷纸，通过触摸设计提高打印速率，节省时间。

高速

X-Y

* 20MS/s的高速采样率，所有通道绝缘，同时采样
* 数据的保存速率，是以往的3倍，CF卡30MB，最高速率40秒(8841约为110sec)
注：根据条件的不同保存速度相应的变化

* 电子数据保存，X-Y多通道记录监测
* 模拟16通道+逻辑16通道同时进行
* 逻辑64通道+模拟10通道同时进行
* 通道数与信号种类可应变的自由插拔式输入单元

* 轻松实现电子数据保存，U盘记录/CF卡/内置HDD
* 在HTTP/FTP服务器上远程控制，获得数据

客户的心声：希望“立即”测量

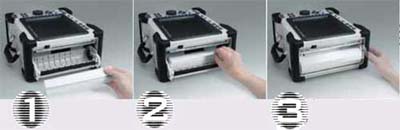

“交换纸张很费功夫，希望打印速度更快” 解决：一触插入式，50毫1米/秒印刷以往，需要将纸穿过橡胶滚筒和热敏头之间，现在已经不需要了。将卷筒纸轻松装填，抽出纸，关上盖板，1-2-3三步完成.另外，实现了比HIOKI以往机型快2倍的高速热敏打印速度。

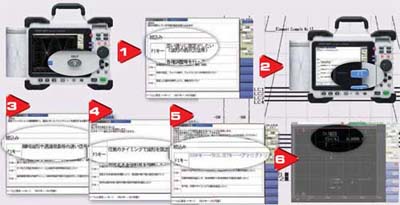

“不知道在现场的使用方法”？解决：有针对性的帮助功能。即使不看操作说明书也能懂的操作方法的帮助按钮。选择“想做的事”，将内容具体化，最后会移动至那个设定界面。
客户的心声：希望观察“高速”信号

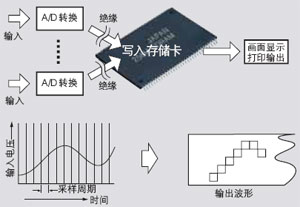

“希望测量脉冲波形” 解决：20MS/s高速采样，让人放心和数码显像管示波器是一样的工作原理。高速记录至大容量的内存中。采样速度为全通道同时是20M采样/秒(周期50nsec)。捕捉突发性的异常动作和瞬时波形。
“一定要边看波形边设定才能明白” 解决：观测波形和设定画面在一起可以一边确认波形一边设定输入的振幅和触发。使设定值叠加到波形显示上，既可以更广泛的使用波形区域，当波形与设定文字重叠起来难以辨别的情况下，也可以将波形显示区域分开显示。
客户的心声：希望记录“X-Y”
“X-Y记录以往都保存在记录纸上希望能保存电子档” 解决：电子记录X-Y记录仪是在市场上已经看不到了的图表式X-Y记录仪。使用8847能够检查使用情况，并能独立控制笔的上/下。而且由于能将数据保存为时序数据，因此以往必须用记录纸保存的数据，也能保存为电子档。笔的上/下控制独立控制X-Y记录上的笔的上/下。既能手动按下功能键，也能使用外部控制端口EXT.IN1，2，3进行控制。
“继电器数量太多！希望测量所有的时间！” 解决：逻辑输入最大64通道+模拟10通道 8847主机标配逻辑输入16通道。而且最多能将模拟输入单元配置换成3台(逻辑48通道)逻辑输入单元。最多能64通道同时记录。由于1个界面中能显示所有的通道，因此最适合于定时测量。而且，最大能够同时记录10通道的模拟波形。
客户的心声：希望用“电脑”进行分析

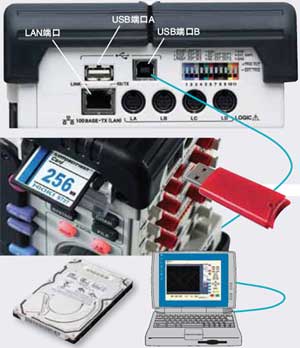

“希望能使用U盘” 解决：配备2种USB2.0的接口用普通的U盘即可手动保存测量数据。(和CF卡一样无法自动保存)。 U盘接口是Ver.2.0。A型端口可以直接插U盘。(也有不适用的U盘) 使用B型端口将电脑和8847连接后，可进行远程控制。若没有U盘等记录工具的话，则可以通过USB通讯接口，将8848内的数据复制到电脑中。 “希望使用硬盘” 解决：选件配备内置HDD 测量数据可以自动保存至80G硬盘中。是工厂出货时指定的内置选件。另外配备一个CF卡槽。可将数据自动保存在日置提供的PC卡内。(自动保存基本上是实时的，可以在记录到记录仪内存(128MB)的同时进行保存。U盘无法自动保存。只能手动保存。)

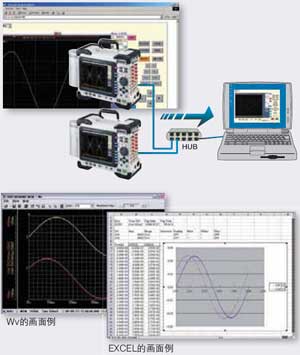

“希望连接LAN进行数据传输” 解决：适合LAN的HTTP/FTP服务器功能标配100BASE-TX的LAN端口。 <配备HTTP服务器>可以利用电脑浏览器来观察波形以及进行远程操作。此外，还具有读取8847的波形数据后剪贴至EXCEL中的功能。 <配备FTP服务器>能将8847的存储内容(CF卡和内置HDD、内部RAM)复制到电脑中。利用标配软件显示波形/CSV转换：Wv * 能用电脑对记录仪捕捉到的二进制数据进行波形的确认 * 在读取EXCEL时，利用此软件进行CSV转换。此软件是免费的。最新版可以在日置主页进行下载。

推荐功能：1、数据计算功能 2、放大和集中部分波形功能 3、不用使用键盘即可输入说明

通过测量波形计算参数数值：内置有效值、峰值、最大值等20种的计算

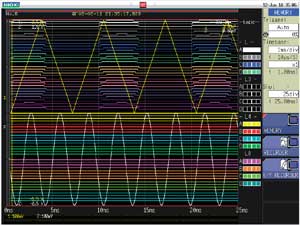

扩大和集中部分波形
* 在画面上部显示时间轴压缩波形
* 在画面下部扩大显示时间轴
* 利用旋钮移动至想观察的部分

对每个测量信号输入说明
* 在通道内设置说明，并显示在画面中
* 在打印波形时，写入通道说明
* 输入不需要键盘，搭载汉字转换功能

推荐功能：1、记录媒体的同时保存(存储功能) 2、捕捉噪音的图表记录(记录功能)

记录媒体的同时记录(存储功能)
* 设置自动保存至CF卡/HDD
* 高速采样时记录至内部RAM中后写出来
* 低速采样时，在记录至内部RAM的同时，也可以逐次保存至记录媒体中
* 有利于长时间记录
(可以记录的时间限制是内部RAM容量，而不是外部媒体容量。)

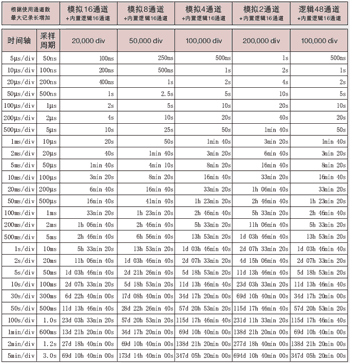

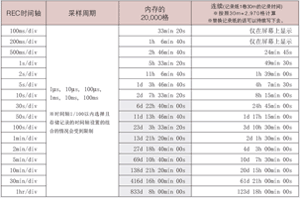

存储功能的最大记录时间(自动保存)
注：100毫秒/格(1毫秒的采样率)以下基本上都能实时的保存到记录媒休中，按照任意记录长度设定的话，最大可从200,000格到320,000格，每1格都可放大

捕捉噪音的图表记录(记录功能)
* 即便是慢速记录也可捕捉噪音的高速采样
* 最大值和最小值，2个数值一组的数据压缩记录
* 配有大容量的存储功能，可进行最长416天的长期记录(1小时/格)
* 利用图表输出可不停的进行连续记录
(利用电脑析开通过记录功能记录的数据时，最大值和最小值2种数据分别按时序排列。记录纸1卷30m。工作中若记录纸用完了，可在不关闭仪器的情况下进行替换。)
记录功能的最长记录时间
(时间轴100毫秒-200毫秒/格时，不可在打印机ON状态时的进行连续记录长度))

推荐功能：1、频率范围的数据分析(FFT功能) 2、电力相关的应变量分析、机械相关的震动分析
FFT分析功能具有频率成分的分析等的1信号FFT，进行传递功能等分析的2信号FFT以及用于声音分析的带宽分析功能。分析源的信号可以从由存储功能捕捉到的波形中来指定需要的部分。(数据可在1,000分-10,000分进行选择)。此外，和原来的机型8841在同样条件(需要最多计算时间的分析)下相比的话，计算速度也提高了1.6倍(内部时钟比较)
可由存储波形进行FFT计算在FFT分析由存储功能测量到的数据时，通过旋钮指定解析点，同时也可以观察计算结果。大幅减少了如原来的机型8855、8841等一样进行存储功能和FFT功能再设定计算开始时间点的麻烦。而且，由于通过存储功能测量到的“原始数据”显示和“储存波形”计算结果能同时显示，通过确认窗口功能的效果和频谱辐射波形的同时显示，显著提高了分析时的操作性。
测量后变更演算分数后再计算即使是用很少的演算分数测量到的数据，也能够之后改变了演算点数后在进行分析。例如：可以将1,000点测得的数据换成10,000点的再进行分析。这时，将频率分辨率提高10倍。当然，也可以将10,000点测得的数据用1,000点进行再分析(改变了演算点数再计算时，ON的情况下无法计算平均频率)

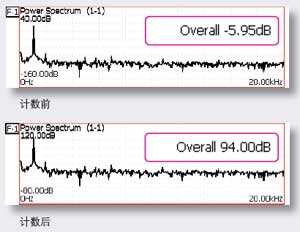

通过“dB”进行计数具备一直以来都希望能有的通过dB进行计数的功能。以往都需要单手进行电脑对数计算。8847可以直接用dB形式输入总值，轻松计数。由此，可以直接轻松读取噪音计等信号。
将多个系统的信号一次性测量-提供解决问题的方案
使用实例：发电厂等的负荷断路试验 * 能记录预触发引发的断路前后的波形 * 断路器的断路特性 * 能同时进行多通道的绝缘输入 * 一键式可完整的以记录纸的宽度描绘波形使用实例：电源供电线路的测量 * 监视突除引发的电压下降 * UPS等商用电源切换时的波形评价 * 能记录50/60Hz的瞬间波形 * 不需要担心绝缘输入会引起短路
使用实例：铁路车辆的故障分析 * 记录预触发功能引发的启动前后的瞬间波形 * 下凹曲线和CAM进段波形调查 * 利用逻辑探头记录CAM接点信号 * 通过钳式传感器记录MG启动电流的波形使用实例：测量马达的启动电流的波形 * 观察电动马达电流和继电器信号的相关波形 * 能够以1/1000秒(1毫秒/格)记录3分20秒 * 能在测量电流的同时测量电压的多通道、绝缘输入 * 利用等待触发，仅捕捉记录异常波形
使用实例：测量液压设备的工作波形 * 测量刹车系统 * 测量阀门流量和压力的X-Y * 测量负荷和排量的X-Y * 能够实现笔的UP/DOWN和模拟使用实例：检查轴承的磨损等 * 能够用DC-8MHz的周波数量程解析FFT * 能够长时间记录信号，只分析需要的部分 * 对于判断有无裂缝进行FFT分析 (FFT功能需另外购买选件)

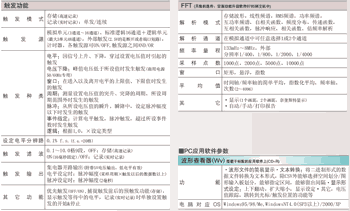

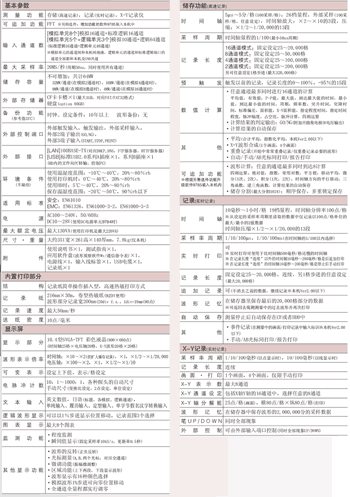

产品参数

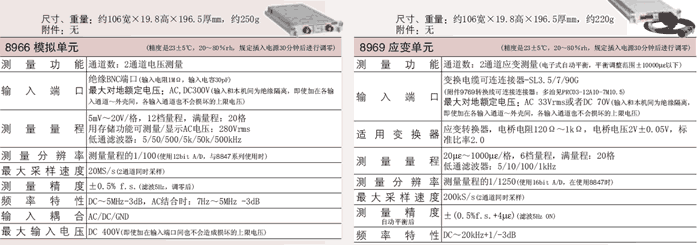

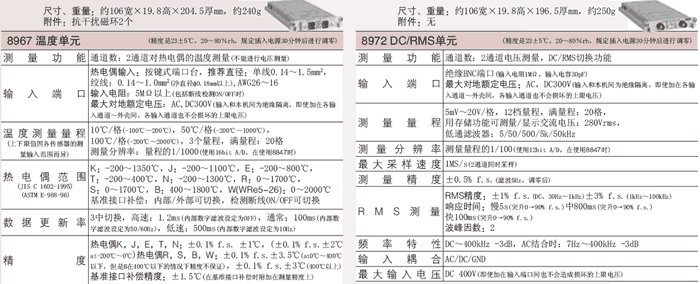

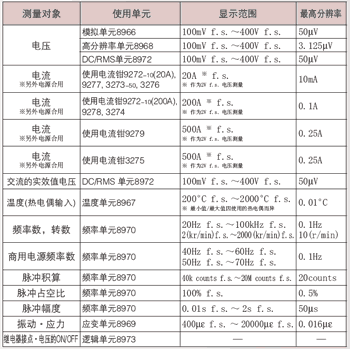

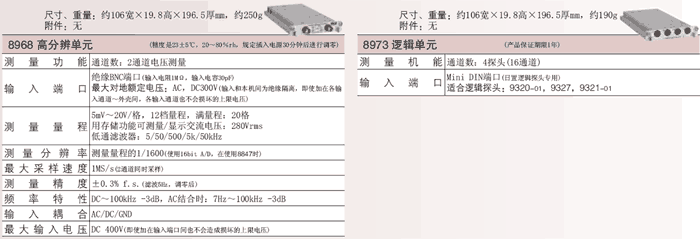

内存功能的最大记录时间 (用慢的时间轴有可能会超过1年，无法保证运行) (用任意记录长来设定的话，则从最大200,000div到320,000div，以1div为单位进行扩张。)	各种测量项目对应(另售选件的输入单元类) (各单元配备2个输入通道) (逻辑单元(配备16通道)另外，8847主机标配逻辑输入端口16通道)

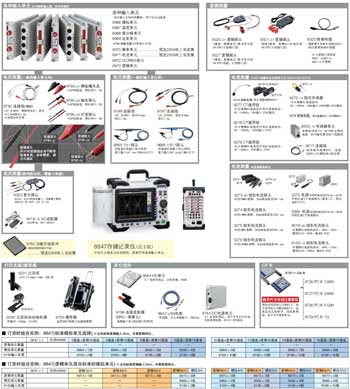

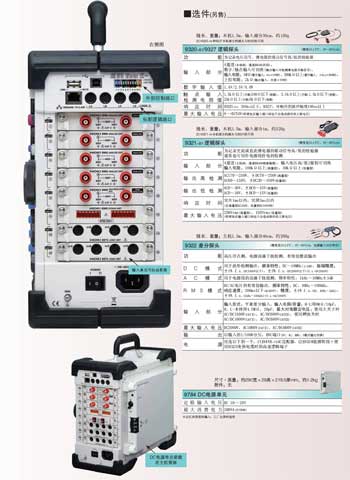

选件(另售)
