| 产品参数 |
| 硬件参数 （精度是23±5℃，30 .80%rh，电源投入后30 分钟零位调整后，精度保证1 年，产品保证期间1 年） |
| 显示屏 | LCD 16字×2 行 5×8点/字 |
| 内存容量 | 总计16M |
| 外部控制 | 端口：外部触发输入/外部采样输入，外部开始输入，外部结束输入（外部触发输入和外部采样输入需单独试用）
外部采样：向上或者向下采样（上/ 下可选择）
向上：低0.1.0V到高2.5.5.0V，
向下：高2.5.5.0V到低0.1.0V，端口发射
输入电压范围：DC-5.10V，过滤器可开关
对应脉冲幅度：关闭时H期间1ms以上，L 期间2ms以上，打开时H期间2.5ms以上，L 期间4ms以上。
最高采样周期：10ms（数码过滤器关闭时），20ms（数码过滤器关闭同时测定），5s（数码过滤器开并同时测湿度）
同时采样：最多能同时连接5台8423，性能：多台8423可通过连接电缆9683进行同时采样。 |
| 时间功能 | 电子万年历，闰年自动识别，24 小时制，精确度：电源ON，±0.2s/天，电源OFF，±3s/天。（23℃时） |
| 时间轴精确度 | 测定时：±0.2s/ 天 （23℃时） |
| 记录间隔 | 10ms，20ms，50ms，100ms，200ms，500ms，1s，2s，5s，10s，20s，30s，1min，2min，5min，10min，20min，30min，1hr（同时测湿度时5s .1hr） |
| 记录长度 | 记录时间可设置任意/ 连续的设定，数据记录：最后16M 数据（1通道测定时）保存在主机内存，（n 通道测定时16M/n数据） |
| 记录设定 | 可设定连续记录，返回操作，定时等 |
| 记录数据数 | 模拟n 通道记录数据时（16M/ 通道数n） |
| 电池寿命 | 时间，设定条件用：10 年，测定数据：没有（23度参考值） |
| 可接单元数 | 最多可接8个测试单元，最多120 通道 |
| 环境条件 | 使用温湿度范围：0 .40℃，30 .80%rh，保存温湿度范围：?10 .50℃，80%rh以下（不结霜的情况下） |
| 适用规格 | 安全性：EN61010，EMC：EN61326，EN61000-3-2，EN61000-3-3 |
| 电源 | （1）使用AC适配器9418-15，AC100.240V，50/60HZ（2）12V系列电池（考虑?20%，+30%V的电压变动） |
| 最大额定电力 | 20VA（8 单元连接时） |

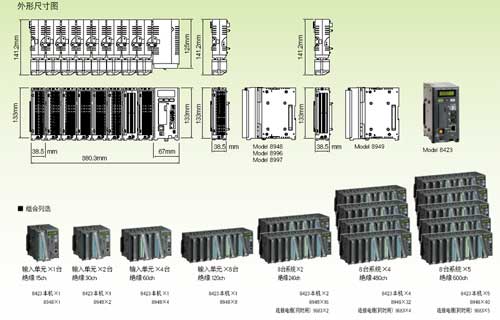

| 尺寸和重量 | 约67mm宽×133mm高×125mm长，0.6kg |
| 附件 | 操作手册×1，通信命令操作手册×1，AC适配器9418-15×1，USB电缆×1，连接板×1，CD-R（数据收集应用软件Logger Utility）×1，链接盖×1，
螺丝刀×1 |
| PC 接口 |
| 外部记录 | CF 卡槽（TYPE 1，2），HIOKI 9726（128MB），9727（256MB），9728（512MB），9729（1GB），MS-DOS 格式化 |
| 外部接口 | LAN：100BASE-TX，对应DHCP，DNS USB：Ver2.0 miniB 端口 |
| 从电脑控制 | 用数据收集应用软件收集数据，用数据收集应用软件设定测量条件，可通过FTP服务器内存或PC卡得到数据
用HTTP服务器操作简单（测定开始/停止，内存数据取得） |
| 性能参数 |
| 主要的性能 | 输入/ 输出单元控制，和电脑通讯，CF 卡的数据记录 |
| 测定对象 | 连接各种记测单元后：温度（热电偶，Pt）电压，湿度（专用传感器）脉冲计算（加算，瞬时）回转数据变动，数字信号 |
| 实时保存 | 把测定数据用二进制格式实时的记录在CF 卡上，按时间可保存在其他文件，可选择删除所有文件 |

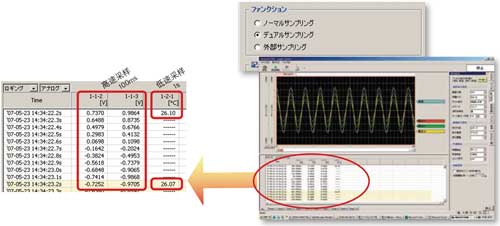

| 双重采样 | 每个输入单元都分高速/ 低速两种可记录时间的设定，记录时间间隔，10ms，20ms，50ms，100ms，200ms，500ms，1s，2s，5s，10s，20s，
30s，1min，2min，5min，10min，20min，30min，1hr 高速用；低速可设定（低速/高速的比率1000 以下的整数即可） |
| 标注 | 测定中按下“开始”键就能够工作 |
| 触发功能 | 方式：单触发/ 连续触发，时间：开始/ 结束/ 开始&结束，预触发：可设定任意时间，实时保存时也能设定 |
| 触发源 | 模拟输入：电压温度单元8948 以及全部单元8949 连接最大120 通道
脉冲累积输入：数字? 脉冲单元用8996 连接最大可120 通道
逻辑输入：数字? 脉冲单元用8996 连接最大可120 通道
外部触发：外部输入信号有上升沿或者下降沿的信号（可选择）
各个预触发源的OR/AND，可以设定各通道的触发条件 |
| 触发类型 | 电平触发：在设定的电平值的上升沿（下降沿）
窗口：当进入或超出定义范围时触发
触发等级分辨率：0.1% f.s.
逻辑：1，0，× 图形触发 |
| 外部触发信号 | 上升沿：低0.1.0V;高2.5.5.0V
下降沿：高2.5.5.0V低0.1.0V，另端口发生
输入电压范围：DC-5.10V，干扰可开关
对应脉冲范围：关闭时H期间1ms以上，L 期间2ms以上，打开时H期间2.5ms以上，L 期间4ms以上。 |
| 警报输出 | 连接各种测量单元只有8997 混合使用时（只是警报单元8997 连接时不可） |
| 报警种类 | 电平：设定电平值的上升沿（下降沿）
窗口：设置好上限及下限区域出来时（进入时）
逻辑图形：与设定的逻辑图形不一致的时候
保持设定：保持/ 不保持 可选设 |
| 开始备份功能 | 有 |
| 分析软件（附属应用软件） |
| 运作环境 | 形态：CD-R×1 ，CPU：P3（500MHZ）以上 ; 内存：512M以上; 接口：Ethernet
OS：Windows2000SP4以上Windows XP PS2以上，对应测定器：8423 |
| 实时数据收集 | 通过LAN 或USB链接的多台记录仪的测定控制，逐一接收波形数据/显示/保存，（总记录采样数据可达10M）
可以控制数：5台，数据收集系统：1系统（应用软件支持多台机器采集数据）
显示：波形（时间轴分割表示），数值（记录），警报同时接显示，数值监视器可在其他窗口显示，测定中可滚动波形.
数据保存: 实时数据收集文件（LUW形式），事件标记: 可以在测量时记录. |

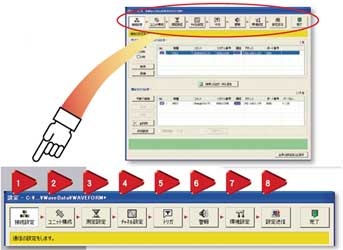

| 数据收集设定 | 设定：记录仪本机可以收集数据，保存：几台8423 的记录数据可以保存在同一个文件里（LUS形式），本机设定的送发信:可以 |

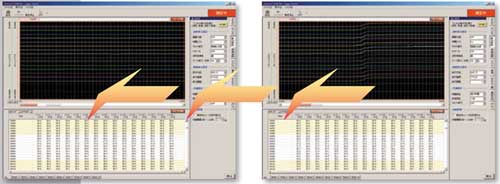

| 波形显示 | 对应文件：实时数据收集文件（LUS 形式），本机测定文件（MEM 形式）;表示形式：波形（时间轴可分割）数值（记录）可同时显示，
最大通道：600ch
其他：各个通道的波形可以在任意纸张中显示，滚动，事件记号记录，指针，硬拷贝，数值表示等都可以。 |
| 数据转换 | 对象数据：实时数据收集文件（LUW 格式），本机测定文件（MEM 格式）;转换区域：全部数据，指定区域 ;
转换形式：CSV 形式;EXCEL 的纸张传送，数据间的拖拉:可以任意区域的拖拉 |
| 数值计算 | 对象数据：实时数据收集文件（LUS 形式），本机测定文件（MEM形式），实时数据收集中的数据;
计算项目：平均值，峰值，最大值，到最大值的时间，最小值，到最小值的时间，ON 时间，OFF 时间，ON 回数，OFF 回数，标准偏差，积分，面积值。 |
| 检索 | 对象数据：实时数据收集文件（LUS 形式），本机测定文件（MEM形式），
检索方式：事件标记，日期，最大位置，最小位置，极大位置，极小位置，警报位置，电平，窗口，变化量 |
| 电压?温度单元8948(精度是23±5℃，30 .80%rh，电源投入后30 分钟零位调整后，精度保证1 年，产品保证期间1 年） |

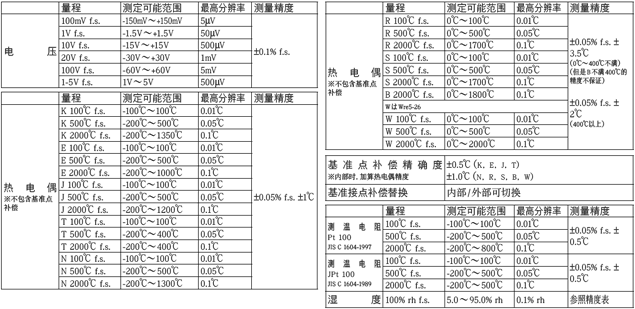

| 输入 | 测定对象：电压，热电偶（K，E，J，T，N，W，R，S，B）
端子：M3 螺丝式端子台（1ch 对应2 个端子），端子台可能会脱落，所以有端子台盖.
通道数:通道间绝缘输入15ch.（电压，热电偶各个通道可以分别选择）
输入电阻: 1MΩ（热电偶测试时，断线检出ON 时，850KΩ） |
| 测定对象 | |
| A / D 转换 | 分辨率：16 bit，最高采样速度：10ms |
| 过滤器功能 | 数字过滤器 关/50Hz/60Hz（50Hz/60Hz 根据周波数自动设定） |
| 最大输入电压 | 最大输入电压：DC 100V（增加的端口不破坏上限电压），通道间最大额定电压：DC 200V
对地间最大额定电压：AC，DC 600V（各输入通道8423 本机间，各单元间的电压不被破坏的上限电压） |
| 适合规格 | 安全性: EN61010， EMC: EN61326 |
| 尺寸和重量 | 约38.5mm宽×133mm高×141.2mm长，550g |
| 附件 | 链接板×1，操作手册×1 |
| 通用单元8949 （精度是23±5℃，30 .80%rh，电源投入后30 分钟零位调整后，精度保证1 年，产品保证期间1 年） |
| 输入 | 测定对象：电压，热电偶（K，E，J，T，N，W，R，S，B）测温电阻（Pt100，JPt100），湿度（要使用选件湿度传感器9701）
端子：拧开端子台（1ch 有4 个端子），端子台可拆卸，有端子台盖
CH 数:ch 间绝育昂输入（电压，热电偶），ch 间非绝缘GND共同输入（测温电阻，湿度），全部15ch（每ch，电压/热电偶/测温电阻/湿度，都可以选择）
输入电阻:1MΩ（热电偶测量断线检出ON 时850KΩ），2MΩ（测温电阻测量时） |
| 测定对象 | |
| A / D 转换 | 分辨率：16 bit， 最高采样速度：10ms（但是有湿度测量时是5s） | |
| 过滤器功能 | 数字过滤器 关/50Hz/60Hz（50Hz/60Hz 根据周波数自动设定） |
| 最大输入电压 | 最大输入电压：DC 60V（增加的端口不破坏上限电压）， 通道间最大额定电压：DC 120V
对地间最大额定电压：AC，DC 600V（各输入通道8423 本机间，各单元间的电压不被破坏的上限电压） |
| 适合规格 | 安全性: EN61010， EMC: EN61326 |
| 尺寸和重量 | 约38.5mm宽×133mm高×141.2mm长，530g |
| 附件 | 一字螺丝刀×1（端子台用），链接板×1，操作手册×1 |
| 数字脉冲单元8996 （品质保证1 年） |
| 输入 | 输入种类：无电压a 接触点（常开接点），开路集电极或电压，数字输入/脉冲输入切换（各个通道可选择）
测量对象：脉冲计算（加算/ 瞬时）回转数变动，开/关的逻辑信号
端子：M3 螺丝端子台（1 通道两个端子）、
通道数：全15 通道（每通道数字/ 脉冲可选）（通道1 .通道5是GND共通，通道6.通道10 是GND 共通，通道11 .通道15是GND共通）
输入电阻：1.1M |
脉冲输入
数字输入 | |
| 最大输入电压 | DC 50V（增加的端口不破坏上限电压） |
| 对地间最大额定电压 | AC，DC 600V（通道1.通道5 各输入通道在8423 本机内，通道6.通道10 各输入通道在8423 本机内，通道11.通道15 各输入通道在8423 本机内，各通道间不破坏上限电压） |
| 通道间最大额定电压 | AC 33V rms，DC 70V（通道1.通道5 各输入通道―通道6.通道10 各输入通道，通道6.通道10 各输入通道―通道11.通道15 各输入通道，通道1.通道5 各输入通
道―通道11.通道15 各输入通道各通道间最大安全电压） |
| 适合规格 | 安全性: EN61010， EMC: EN61326 |
| 尺寸和重量 | 约38.5mm宽×133mm高×141.2mm长，500g |
| 附件 | 链接板×1，操作手册×1 |
| 报警单元8997（品质保证1 年） |
| 输出 | 输出形态：开路集电极（灵敏性低）
测定对象：模拟输入，脉冲输入，回转数变动，对于数字输入，可在任意15 个相关通道输出
端子：M3 可卸式螺钉端子台（1 通道两个端子）
通道：全15 通道（各输出通道8423 本机间绝缘） |
| 输出电流 | 10mA 最大DC 5.60V（开路集电极驱动） |
| 输出更新 | 记录间隔之间，可设定是否输出保持 |
| 对地间最大额定电压 | AC，DC 600V（8423 本机内各通道，各单元间最大安全电压） |
| 通道间最大额定电压 | AC 33Vrms，DC 70V（各通道间最大安全电压） |
| 适合规格 | 安全性：EN61010，EMC:EN61326 |
| 尺寸和重量 | 约38.5mm宽×133mm高×141.2mm长，500g |
| 附件 | 链接板×1，操作手册×1 |

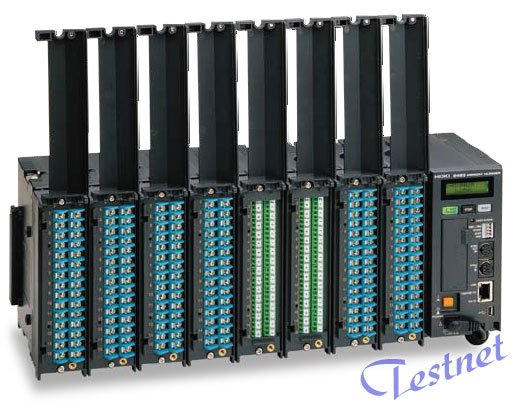

![存储数据记录仪 8423 [日本日置]](../imagesView.php?name=84231_HIOKI_B.jpg)
